جزئیات محصول:
|
نام محصول: | دستگاه حفاری CBM | نوع: | دکل حفاری روتاری |
---|---|---|---|
نوع برق: | دیزل | برنامه های کاربردی: | نفت و گاز، geothermy، Explototion و معدن |
قدرت موتور: | 275 کیلو وات | گشتاور امتیاز: | 34000N · متر |
برجسته: | ,,rotary drilling rigs |

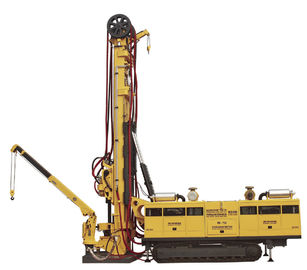

تریلر کوچک مجهز به سیستم حفاری CBM / هسته حفاری برای اکتشاف
Ⅰ.دریل ظرفیت
1. Φ89 میلی متر دریل میله | عمق حفاری: 3200 متر |
2. Φ114 میلی متر دریل میله | عمق حفاری: 2200 متر |
3. Φ127 میلی متر دریل میله | عمق حفاری: 1600 متر |
Ⅱ قدرت اصلی ماشین
ماشین اصلی مجهز به موتور دیزلی Weicai.
قدرت موتور: 275KW سرعت چرخش: 2200r / min
ماشین اصلی با دو موتور دیزلی در ساختار دوگانه اتخاذ شده است.
قدرت مجموع: 550 کیلو وات
حداکثر جریان جریان: 560L / min برای سیستم هیدرولیک بستگی دارد.
حداکثر جریان جریان: 630L / min برای سیستم هیدرولیک باز.
Ⅲ مته سر
در تصویب پمپ هیدرولیک گشتاور کم سرعت، در 2 سرعت قابل تنظیم بی نهایت.
امتیاز Torque 34000N · متر چرخش سرعت 85r / min، سرعت بی نهایت قابل تنظیم است
امتیاز تورک 17000N · m چرخش سرعت 170r / min، سرعت بی نهایت قابل تنظیم است
این دستگاه چهار مجموعه از موتورهای هیدرولیک پیکلین ساخته شده در فرانچ را با گشتاور شمارنده 42000N متر برآورد می کند.
کاهش دنده اول، با رانندگی بالا به سر مته متصل شد. اسپیندل توخالی در قطر Φ75 میلیمتر است و ساختار شناور با ساختار محرک بهار را تصویب می کند.
زاویه چرخش سر مته 0-45 درجه و سقوط افقی حرکت 0.75m است.
سیستم کنترل جهت هدایت شده بر روی اسپیندل برای تغییر جهت تغییر حفاری معدن شیب نصب شده است.
Ⅳ. نیروی محرک و نیروی کشش دکل حفاری
ظرفیت بالابر: دستگاه 75 تن حداکثر. ظرفیت بالابر با بالاترین سرعت بارگیری در 35 متر در دقیقه،
سرعت stepless قابل تنظیم است.
نیروی تغذیه: دستگاه دارای حداکثر 16 تن می باشد. نیروی تغذیه با بالاترین سرعت تغذیه در 110m / min،
سرعت stepless قابل تنظیم است.
دو سیلندر نفت برای جلوگیری و کشیدن با حداکثر به هم متصل می شوند. تغذیه و کشیدن سکته مغزی 11.8m.
Ⅴ. زدن
ساختار چفت و بست بازدارنده سیلندر روغن برای به دست آوردن حداکثر گشتاور 100000 N · متر و حداکثر پیچ بر روی گشتاور 50000 N · متر است.
Ⅵ. بلوک لنگر
بزرگترین دیافکن open Φ650 میلیمتر است.
Ⅶ وینچ هیدرولیک
وینچ اصلی:
حداکثر ظرفیت بلند کردن: 3 تن (درام باله)
قطر سیم فولادی 10mm
ظرفیت طناب: 120 متر
حداکثر ظرفیت بالابری 60 متر در دقیقه است، قابل تغییر است.
آسانسور کمکی:
حداکثر ظرفیت بلند کردن: 1.5 تن. (درام باله)
قطر فولاد 8mm
ظرفیت طناب: 1500 متر
سرعت تک سوئیچینگ 0-280 متر در دقیقه است، قابل تنظیم است و برای آسانسور استفاده می شود
و دستگاه های تشخیص کوه
Ⅷ دیگر
1 پمپ گود
این هیدرولیک با سرعت جریان غیر قابل تنظیم است.
حداکثر جریان جریان در 0-600L / min و فشار حداکثر 10 MPa است.
2.Flow سرعت پمپ فوم: 0-1L / min
سرعت 3.Flow پمپ روغن: 0-15L / h
4. شاسی:
شارژر خزنده را با سرعت حداکثر در سرعت 3 کیلومتر / ساعت در دو سرعت حرکت می دهد.
5. در مخزن دیزل هیئت مدیره: 700L
6. مخزن روغن هیدرولیک: 800 لیتر
7. Dimensions (L * W * H): 12500mm * 3200mm * 3400mm
وزن کلی: 38 تن
