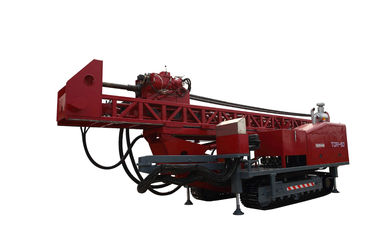

حفاری روتاری دکل برتر با دکل حفاری جهانی CBM با چرخش معکوس

حفاری روتاری دکل برتر با دکل حفاری جهانی CBM با چرخش معکوس
حفاری روتاری دکل برتر با دکل حفاری جهانی CBM با چرخش معکوس حفاری روتاری دکل برتر با دکل حفاری جهانی CBM با چرخش معکوس حفاری روتاری دکل برتر با دکل حفاری جهانی CBM با چرخش معکوس

تصویر بزرگ :  حفاری روتاری دکل برتر با دکل حفاری جهانی CBM با چرخش معکوس

جزئیات محصول:
محل منبع: چین
نام تجاری: SINOCOREDRILL
گواهی: CE
شماره مدل: TDR -50
پرداخت:
مقدار حداقل تعداد سفارش: N / A
جزئیات بسته بندی: بسته تحویل دریایی
زمان تحویل: بر اساس سفارش دقیق
شرایط پرداخت: T/T
قابلیت ارائه: بر اساس سفارش دقیق

حفاری روتاری دکل برتر با دکل حفاری جهانی CBM با چرخش معکوس

شرح
نام محصول: دکل حفاری CBM نوع: دکل حفاری دوار
نوع برق: دیزل برنامه های کاربردی: نفت و گاز ، زمین گرمایی ، انفجار و استخراج معادن
مدل: TDR -50 سیستم: هیدرولیک
برجسته:

,

,

rotary drilling rigs





حفاری دورانی با چرخش معکوس CBM Universal Drig Rig TDR -50



دکل حفاری جهانی TDR -50هر کاربر را قادر می سازد تا با روش های زیر ، با قطر گمانه 3.5 ″ تا 47 ″ و عمق حفاری تا 1 200 متر حفاری کند.

-حفاری روتاری با گردش مستقیم

-حفاری روتاری با گردش معکوس

dr حفاری هسته ای کوبه ای (رمینگ قوچ)

dr حفاری هسته سیم

● حفاری چکش پایین سوراخ

حفاری سقوط آزاد

. حفاری انحراف جهت

دکل های سرویس TDR می تواند برای نفت و گاز کم عمق ، زهکشی متان در بستر ذغال سنگ ، زمین گرمایی ، انفجار معدن و استفاده از چاه آب عمیق با قطر بزرگ استفاده شود ، همچنین می تواند برای انتشار گازهای گلخانه ای و سوراخ پایین نجات استفاده شود.





TDR-50 کامل هیدرولیک چند منظوره بالا دریل دریل ریg



مشخصات دقیق



1 موتور متحد

موتور دیزل ، 6 سیلندر ، در خط ، 2 سوپاپ ، توربو شارژ شده داخلیسر سیلندرهای جداگانه ، بلوک قاباستفاده از فناوری مکانیکی تزریق فشار بالا برای سیستم سوخت.

میل لنگ موتور دیزلی از طریق کوپلر انعطاف پذیر (ساخته شده توسط KTR در آلمان) نیرو را برای پمپ هیدرولیک تأمین می کند.

موتور WD10G330E211 موتور دیزل

قدرت 330 اسب بخار (243 کیلووات) در 2200 دور در دقیقه

حداکثر چرخش 1250 نیوتن متر در 1500 دور در دقیقه

جابجایی 9.726 لیتر

حداقل مصرف سوخت 210 گرم / کیلووات ساعت



2 سیستم هیدرولیک

چهار پمپ هیدرولیک ، سه پمپ پیستونی با جابجایی متغیر و یک جابجایی ثابت

پمپ های هیدرولیک ، همه با هم برق را برای دکل فراهم می کنند.سیستم هیدرولیک یک مدار باز با شیر کنترل متناسب و واحد فیلتر مدار کامل است.عنصر فیلتر را می توان جایگزین کرد.

اتلاف حرارت هیدرولیک از خنک کننده اجباری هوا صورت می گیرد.پمپ پیستونی با تغییر مکان و شیر کنترل متناسب سیستم چرخش و تغذیه حساس به بار طراحی شده اند ،

که جریان پمپ را در صورت لزوم کنترل می کند.تمام شاخه های هیدرولیک توسط شیر سرریز محافظت می شوند.



3 Outriggers و Mast Tilt

Outrigger توسط لوله های فلزی مربع سنگین ساخته شده است ، هر دو سیلندر جلو و عقب با نصب مته متصل می شوند.دستگاه های قفل کننده در موقعیت بارگیری و حرکت وجود دارد.هر فرد شرور می تواند به تنهایی موقعیت خود را تعیین کند

سیلندر دکل دارای انتهای بافر است که می تواند هنگام بالا و پایین رفتن شوک را کاهش دهد و باعث پایداری آن شود.شیر کنترل می تواند در صورت لزوم سرعت را تغییر دهد.



4 صفحه کنترل

پنل تاب دار در سمت چپ واقع شده است و هنگام حمل می تواند زیر دکل جمع شود.

صفحه کنترل شامل تمام دستگاه ها و موقعیت مته است. صفحه تخته شامل: دماسنج آب ، دور سنج ، فشار سنج روغن ، فشار سنج سیستم چرخش ، فشار

سنج سیستم تغذیه ، فشار سنج سیستم حفاری ، فشار حفاری ، فشار

دستیار پمپ و غیره



5 دکل تلسکوپی

دکل تلسکوپی مسافت و ارتفاع سفر را برای سر مته بسیار بیشتری فراهم می کند و

طول ماشین اصلی را در حمل و نقل کوتاه می کند.استوانه کشویی به دکل کمک می کند

با فاصله سفر تا 3.65 متر ، و باعث می شود محکم با زمین تماس بگیرد ، بر این اساس ،

نیروی نصب مته را به حداقل می رساند.

کاملاً گسترش یافته: 62 فوت (18.9 متر)

کاملاً جمع شده: 39.4 فوت (12 متر)



6 سیستم تغذیه

هد درایو بالایی توسط سیلندر هیدرولیک و زنجیر رانده می شود.هنگامی که در حال افزایش است ، انتهای بالایی از

دکل می تواند با نسبت 1: 2 گسترش یابد ، حداکثر طول واحد سر حدود 46 پا (14.02 متر) است

ظرفیت نیروی عقب انداختن 110 230 پوند (50 000 کیلوگرم)

ظرفیت نیروی پایین آوردن 26 455 پوند (12000 کیلوگرم)

حداکثرسرعت را 80 متر در دقیقه پایین بکشید

لغزش ضربه از دکل 3.65 متر



7 سیستم ایمنی

سیستم هیدرولیک دکل ، هنگامی که مشکلی پیش می آید ، مجهز به شیر هیدرولیک ایمنی است

با سیستم هیدرولیک و واحد چرخش حفاری خارج از کنترل ، هیدرولیک ایمنی است

دریچه واحد هد را قفل می کند ، بنابراین از سوراخ شدن آن جلوگیری می کند و از تصادف جلوگیری می کند.



8 شیرآهن مته سوراخ کن

اپراتور می تواند فشار را با استفاده از مته سوراخ کردن به آرامی کنترل کند.



9 سر درایو بالا

کت و شلوارهای برتر درایو برای بیت tricone ، چکش DTH ، PDC Dill bit و الماس که مطابقت دارد

تقاضای ویژه سرعت چرخش و گشتاور در حین کار.گیربکس 4 شیفت با استفاده از چرخ دنده

رانندگی ، روغنکاری روغن حمام.موتور هیدرولیک و گیربکس می توانند سرعت بسیار بالایی را فراهم کنند

و گشتاور تنظیم شود.

زاویه واحد چرخش را می توان در صورت لزوم تنظیم کرد ، از 0º (عمودی) - 90º متغیر است.

قطر داخلی شافت هسته شیر آب: 76.2 میلی متر







11 آچار برق

انبرها مطابق با استاندارد SY / T5074 و API Spec 7K "مشخصات تجهیزات حفاری و سرویس دهی چاه" طراحی و ساخته شده اند.

اندازه Rang 3 1/2 1/ کوپلینگ - 8 ″ بدنه

حداکثر گشتاور 100 000 نیوتن متر

سرعت چرخش 2.7 - 40 دور در دقیقه

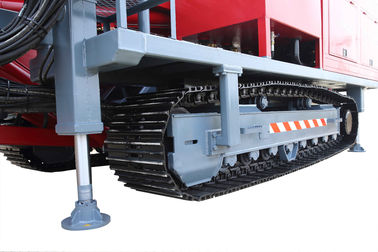

12 نصب: خزنده ، بیل مکانیکی

حداکثر سرعت حرکت 3 کیلومتر در ساعت است.



13 جیب بوم

درایو و کنترل هیدرولیک ، پشتیبانی چرخشی 180 درجه.ظرفیت بار 7 605 پوند (3 450 کیلوگرم).



14 زیر شناور

زیر شناور حرکت مفصل را در محدوده 3 ″ (76.2 میلی متر) امکان پذیر می کند.



15 وینچ

وینچ رانده شده توسط موتور هیدرولیکی واقع در پشت دکل ، برای بلند کردن ابزارهای حفاری ، مانند میله ها ، لوله پوشش ، سوراخ سوراخ ، و یقه مته ، و غیره. عملکرد وینچ مستقل از سایر عملکردهای حفاری است.

ظرفیت طناب وینچ 50 متر

نیروی کشش چرخ خالی 3450 کیلوگرم

سرعت چرخ خالی 60 متر در دقیقه

کابل فولادی 13 میلی متر ، 35 متر



16 خط وینچ

دکل همچنین مجهز به وینچ خط است ، برای حفاری هسته ای و سایر زمینه های حفاری استفاده می شود.

حداکثر ظرفیت بلند کردن: 1.5 تن.(طبل برهنه)

سیم فولادی قطر: 6 میلی متر

ظرفیت طناب: 1500 متر

سرعت بالابر تک سیم 0-280m / min است ، این قابلیت تنظیم پله ای دارد و برای دستگاه های تشخیص آسانسور و نصب استفاده می شود.



17 پمپ فوم

پمپ فوم توسط پمپ پیستونی هیدرولیک ، افقی ، سه گانه ، تک عمل انجام می شود.

حداکثر جابجایی 75 لیتر در دقیقه

حداکثر فشار 6 مگاپاسکال



18 روان کننده ابزار

روان کننده ابزار روان کننده ابزار مته برای چکش DTH.

جریان روغن روانکاری: 0-12 لیتر در ساعت

ذخیره سازی: 8 لیتر



19 سیستم الکتریکی

ژنراتور و خمیر رانده شده توسط موتور دیزل در مجموع جریان مستقیم 24 ولت را تأمین می کنند.کلیه کابل ها توسط خط آب بندی محافظت می شوند.بعلاوه ، تمام مدارها به اتصال کوتاه مجهز هستند.

ژنراتور 24 ولت DC

باتری 2 باتری به طور موازی با 12 ولت متصل می شوند

چراغ هد 4 نورافکن هالوژن



حفاری روتاری دکل برتر با دکل حفاری جهانی CBM با چرخش معکوس 0
