UN1500 دستگاه حفاری زیرزمینی هسته ای با 1650Nm Max Torque و 0-180° هر جهت حفاری برای عمق 1500m

نام تجاری:	SINOCOREDRILL
شماره مدل:	UN1500
مقدار تولیدی:	N/A
شرایط پرداخت:	L/C، T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO9001

ظرفیت حفاری:

BQ: 1500 متر / 1500 متر / 1000 متر

زاویه حفاری:

0-180 درجه همه جهته

برنامه:

اکتشاف مواد معدنی، تونل زیرزمینی

سرعت اسپیندل:

0-1400 دور در دقیقه

موتور الکتریکی / قدرت RPM:

90 کیلووات (1450r/min)

حداکثر گشتاور:

1650nm

برجسته کردن:

دستگاه حفاری هسته زیرزمینی 1650Nm

دستگاه حفاری همه جهت به عمق 1500 متر

دستگاه حفاری زیرزمینی با ضمانت

توضیح محصول

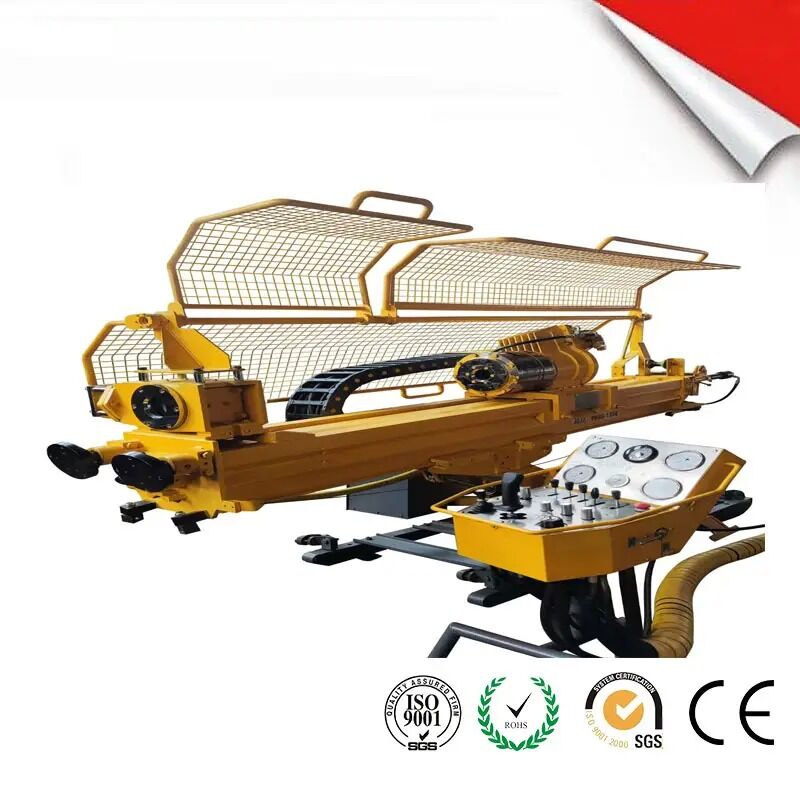

دستگاه حفاری مغزه گیری زیرزمینی UN1500

ویژگی های کلیدی

ساختار دکل با نیروی کشش و فشار برابر

دکل به عنوان ستون فقرات دستگاه حفاری عمل می کند. سیلندر روغن میله دو خروجی مستقیماً به دکل متصل است و هزینه های نگهداری را کاهش می دهد و در عین حال نیروی کشش و فشار برابر را فراهم می کند. دستگاه حفاری UN1000 می تواند بدون هیچ گونه تغییری در دکل به سمت بالا حفاری کند. دو طرف دکل دارای نوارهای مقاوم در برابر سایش هستند که عمر طولانی و حداقل هزینه نگهداری را تضمین می کند.

نگهدارنده فنر نیتروژن

نگهدارنده فنر نیتروژن با باز شدن هیدرولیکی و گیره نیتروژن کار می کند. سیلندر روغن نیتروژن عمر خدماتی استثنایی تا 1 میلیون چرخه را ارائه می دهد و هزینه های نگهداری تجهیزات را به طور قابل توجهی کاهش می دهد. اتصال یکپارچه بین چاک و نگهدارنده، خطر سقوط لوله حفاری به دلیل خطای انسانی را از بین می برد.

اجزای سر قدرت مکانیکی

سر قدرت هسته دستگاه حفاری را تشکیل می دهد. دستگاه حفاری PHD از طراحی بلبرینگ فوق العاده بزرگ برای دوام بیشتر استفاده می کند. گیربکس کاملاً بسته به طور موثر عملیات حفاری را در زوایای مختلف انجام می دهد. گیره ها را می توان به سرعت برای انطباق با الزامات ساخت لوله های حفاری B، N و H تعویض کرد. چاک دارای گیره فنری و رهاسازی هیدرولیکی است و نگرانی در مورد نشت روغن که در چاک های کپسولی رایج است را از بین می برد.

مشخصات فنی

قطر سوراخ حفاری	عمق حفاری (پایین/افقی/بالا)
B	1500 متر / 1500 متر / 1000 متر
N	1100 متر / 1100 متر / 600 متر
H	600 متر / 600 متر / 400 متر

پارامتر	مشخصات
زاویه حفاری	0-180 درجه همه جهته
قدرت موتور / سرعت	90 کیلووات / (1450 دور در دقیقه)
حداکثر جریان پمپ اصلی	188 لیتر در دقیقه
حداکثر فشار پمپ اصلی	30 مگاپاسکال
حداکثر جریان پمپ کمکی	65 لیتر در دقیقه
حداکثر فشار پمپ کمکی	24 مگاپاسکال
ضربه تغذیه	1.8 متر
سرعت تغذیه	0.8 متر بر ثانیه
نیروی تغذیه	108 کیلونیوتن
نیروی بالابر	108 کیلونیوتن
حالت رانندگی	موتور الکتریکی
قطر داخلی سوراخ عبوری اسپیندل	93 میلی متر
سرعت اسپیندل	0-1400 دور در دقیقه
حداکثر گشتاور	1650 نیوتن متر
نیروی بالابر وینچ	12 کیلونیوتن (درام خالی) 4 کیلونیوتن (درام پر)
ظرفیت طناب	1300 متر
سرعت طناب	250 متر در دقیقه (درام پر) 90 متر در دقیقه (درام خالی)
قطر طناب فولادی	5 میلی متر
اختلاف فشار کاری وینچ	20 مگاپاسکال
نوع نگهدارنده	سیلندر روغن نیتروژن
حداکثر قطر سوراخ عبوری نگهدارنده	170 میلی متر (پوشش برداشته شده)
نیروی گیره محوری	118 کیلونیوتن
حداکثر فشار پمپ گل	10 مگاپاسکال
حداکثر جریان پمپ گل	160 لیتر در دقیقه
ابعاد کلی دستگاه حفاری (طول × عرض × ارتفاع)	3800 × 980 × 1890 میلی متر
ابعاد ایستگاه قدرت (طول × عرض × ارتفاع)	2080 × 1100 × 1660 میلی متر
ابعاد سکوی عملیاتی (طول × عرض × ارتفاع)	420 × 700 × 1100 میلی متر
وزن بستر	1900 کیلوگرم
وزن خودروی قدرت	1100 کیلوگرم
وزن سکوی عملیاتی	80 کیلوگرم

ویژگی های اضافی:

توری های محافظ ایمنی اپراتور را تضمین می کنند
سیلندر روغن کامپوزیت میله دو خروجی، کوتاه ترین بدنه دستگاه و حداکثر ضربه را امکان پذیر می کند و امکان ساخت با لوله های حفاری 3 متری را برای بهبود بهره وری کار، با سرعت ثابت و نیروی فشار و کشش برابر فراهم می کند.
سیستم کنترل الکتریکی مجهز به محافظت های متعدد برای اطمینان از ایمنی تجهیزات و پرسنل است.
چاک مکانیکی فنری قابل اعتماد و بادوام است و به طور موثر مشکل نشت آسان روغن چاک های کپسولی را حل می کند.
ماژول قدرت به راحتی با سایت سازگار می شود.
کپی اطلس کوپکو اپریوک U6

کاربرد

دستگاه های حفاری مغزه گیری زیرزمینی Sinocoredrill دارای طراحی پیشرفته، همه کاره و فشرده هستند که آنها را برای محیط های زیرزمینی و طیف گسترده ای از کاربردها ایده آل می کند.
