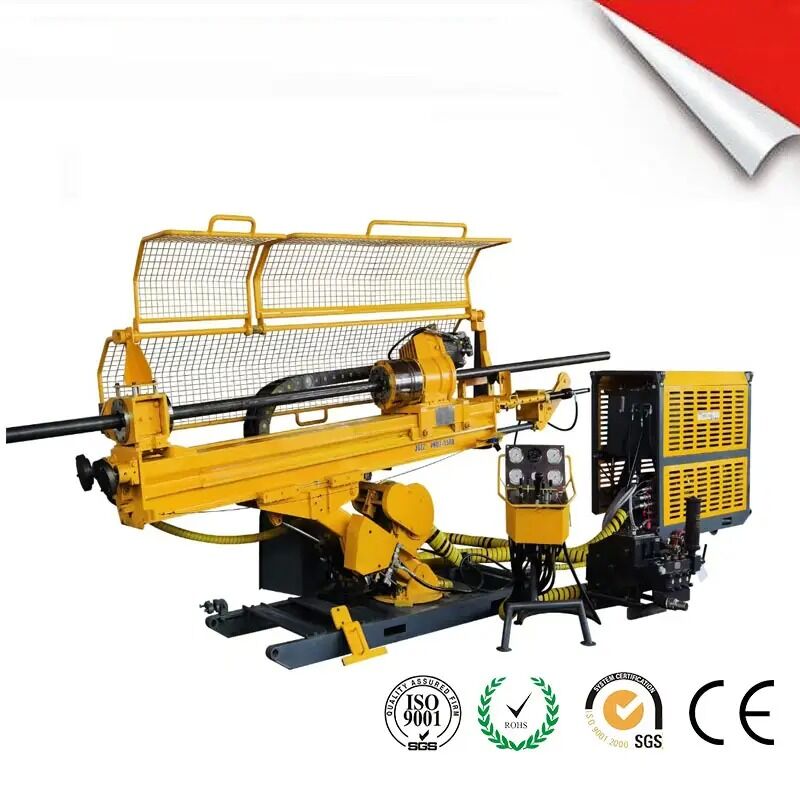

دستگاه حفاری مغزه گیری زیرزمینی UN1000

نام تجاری:	SINOCOREDRILL
شماره مدل:	UN1000
مقدار تولیدی:	N/A
شرایط پرداخت:	L/C، T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO9001

ظرفیت حفاری:

BQ1300M; NQ1000M; HQ500M

برنامه:

اکتشاف مواد معدنی، تونل زیرزمینی

موتور الکتریکی / قدرت RPM:

75 کیلووات (1450r/min)

حداکثر گشتاور:

1650nm

سرعت اسپیندل:

0-1400 دور در دقیقه

زاویه حفاری:

0-180 درجه همه جهت در فضا

برجسته کردن:

دستگاه حفاری هسته زیرزمینی

دستگاه حفاری زیرزمینی UN1000

دستگاه حفاری مغزه گیری با گارانتی

توضیح محصول

ویژگی های کلیدی

ساختار دکل با نیروی کشش و فشار مساوی

دکل ستون فقرات دستگاه حفاری است. سیلندر روغن دو طرفه مستقیماً به دکل متصل است که می تواند هزینه های نگهداری را کاهش دهد و نیروی کشش و فشار مساوی را فراهم کند. دستگاه حفاری UN1000 قابلیت حفاری رو به بالا را بدون هیچ گونه تغییری در دکل دارد. دو طرف دکل مجهز به نوارهای مقاوم در برابر سایش هستند که عمر طولانی و هزینه نگهداری کم را تضمین می کند.

نگهدارنده فنر نیتروژن

نگهدارنده فنر نیتروژن به صورت هیدرولیکی باز و بسته می شود. عمر مفید سیلندر روغن نیتروژن می تواند تا 1 میلیون بار برسد و هزینه نگهداری تجهیزات را به میزان قابل توجهی کاهش می دهد. اتصال بین سه نظام و نگهدارنده می تواند خطر سقوط لوله مته ناشی از خطای انسانی را از بین ببرد.

اجزای سر قدرت مکانیکی

سر قدرت هسته دستگاه حفاری است. دستگاه حفاری PHD از طراحی بلبرینگ فوق العاده بزرگ برای بهبود دوام استفاده می کند. گیربکس کاملاً بسته است که می تواند به راحتی عملیات حفاری را در زوایای مختلف انجام دهد. لغزش ها را می توان به سرعت تعویض کرد تا الزامات ساخت لوله های مته B، N و H را برآورده کند. سه نظام توسط فنرها بسته می شود و به صورت هیدرولیکی آزاد می شود، بدون نگرانی از نشت آسان روغن سه نظام های کپسولی.

مشخصات

قطر سوراخ حفاری	عمق حفاری (پایین / افقی / بالا)
B	1300 متر / 1300 متر / 800 متر
N	1000 متر / 1000 متر / 500 متر
H	500 متر / 500 متر / 300 متر
زاویه حفاری	0-180 درجه همه جهته
قدرت / سرعت موتور	75 کیلووات / (1450 دور در دقیقه)
حداکثر جریان پمپ اصلی	145 لیتر در دقیقه
حداکثر فشار پمپ اصلی	30 مگاپاسکال
حداکثر جریان پمپ کمکی	65 لیتر در دقیقه
حداکثر فشار پمپ کمکی	24 مگاپاسکال
ضربه تغذیه	1.8 متر
سرعت تغذیه	0.8 متر بر ثانیه
نیروی تغذیه	108 کیلونیوتن
نیروی بالابر	108 کیلونیوتن
حالت رانندگی	موتور الکتریکی
قطر داخلی سوراخ عبوری اسپیندل	93 میلی متر
سرعت اسپیندل	0-1400 دور در دقیقه
حداکثر گشتاور	1650 نیوتن متر
نیروی بالابر وینچ	12 کیلونیوتن (درام خالی) 4 کیلونیوتن (درام پر)
ظرفیت طناب	1300 متر
سرعت طناب	250 متر در دقیقه (درام پر) 90 متر در دقیقه (درام خالی)
قطر طناب فولادی	5 میلی متر
اختلاف فشار کاری وینچ	20 مگاپاسکال
نوع نگهدارنده	سیلندر روغن نیتروژن
حداکثر قطر سوراخ عبوری نگهدارنده	170 (پوشش برداشته شده)
نیروی گیره محوری	118 کیلونیوتن
حداکثر فشار پمپ گل	10 مگاپاسکال
حداکثر جریان پمپ گل	160 لیتر در دقیقه
ابعاد کلی دستگاه حفاری (طول × عرض × ارتفاع)	3800 × 980 × 1890 میلی متر
ابعاد ایستگاه قدرت (طول × عرض × ارتفاع)	2080 × 1100 × 1660 میلی متر
ابعاد سکوی عملیاتی (طول × عرض × ارتفاع)	420 × 700 × 1100 میلی متر
وزن بستر	1900 کیلوگرم
وزن خودروی قدرت	1100 کیلوگرم
وزن سکوی عملیاتی	80 کیلوگرم

توری های محافظ ایمنی اپراتور را تضمین می کنند.
سیلندر روغن کامپوزیت دو طرفه کوتاه ترین بدنه دستگاه و حداکثر ضربه را امکان پذیر می کند و امکان ساخت با لوله های مته 3 متری را برای بهبود بهره وری کار، با سرعت ثابت و نیروی فشار و کشش مساوی فراهم می کند.
سیستم کنترل الکتریکی مجهز به چندین حفاظت برای اطمینان از ایمنی تجهیزات و پرسنل است.
سه نظام فنری مکانیکی قابل اعتماد و بادوام است و به طور موثر مشکل نشت آسان روغن سه نظام های کپسولی را حل می کند.
ماژول قدرت به راحتی با سایت سازگار می شود.
کپی از U6 Atlas Copco Eprioc.

کاربرد

دستگاه های حفاری زیرزمینی Sinocoredrill دارای طراحی پیشرفته، همه کاره و فشرده هستند که آنها را برای محیط زیرزمینی و طیف گسترده ای از کاربردها ایده آل می کند.
