دستگاه حفاری افقی جهت THD-280 برای پروژه های بدون خندق قطر بزرگ

دستگاه حفاری جهت دار افقی THD-280 برای پروژه‌های بدون ترانشه با قطر بزرگ

قدرتمند. دقیق. ساخته شده برای پروژه‌های چالش‌برانگیز بدون ترانشه.

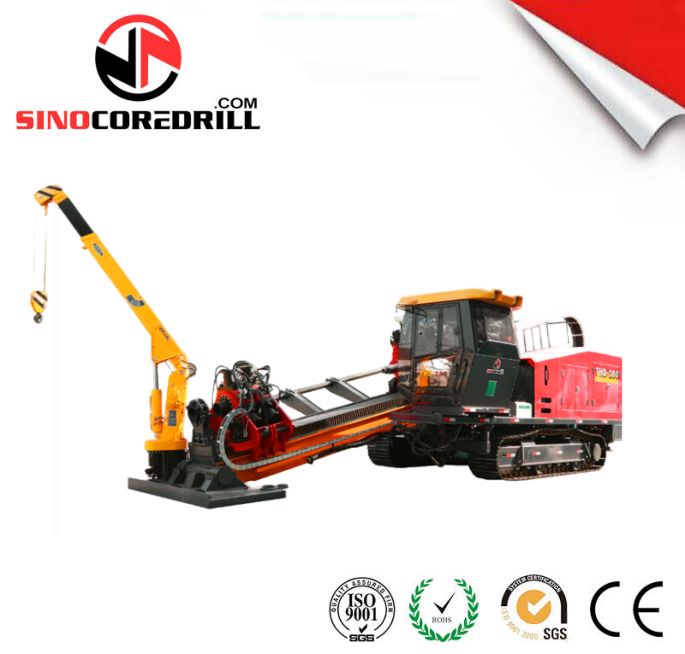

دستگاه حفاری جهت دار افقی THD-280T شرکت SINOCOREDRILL یک سیستم HDD پیشرفته است که برای پاسخگویی به نیازهای نصب خطوط لوله زیرزمینی با قطر بزرگ در زیرساخت‌های شهری، صنعتی و بین‌شهری طراحی شده است. THD-280T که با رانش بالا، گشتاور و ویژگی‌های کنترل هوشمند طراحی شده است، برای سازندهای زمین‌شناسی چالش‌برانگیز و پروژه‌های بدون ترانشه با مسافت طولانی ساخته شده است.

مشخصات فنی کلیدی

• گشتاور نامی: 65000 نیوتن متر

• حداکثر نیروی کشش: 2800 کیلو نیوتن

• حداکثر نیروی رانش: 2800 کیلو نیوتن

• سرعت چرخش: 0–100 دور در دقیقه (بدون پله، قابل تنظیم 2 سرعته)

• توان موتور دیزل: 390 کیلووات در 2200 دور در دقیقه

• طول میله حفاری: 6 متر

• قطر سوراخ اصلی شفت: 76 میلی متر

• سیستم درایو: رک و پینیون

• سیستم هیدرولیک: کاملاً خودکار، حساس به بار

• حالت کنترل: کنسول عملیاتی یکپارچه با نظارت بلادرنگ

عملکرد بالا در شرایط سخت

THD-280T با گشتاور نامی 65000 نیوتن متر، قدرت چرخشی مورد نیاز برای حفاری در لایه‌های سنگی متراکم، خاک رس سخت، شن و ماسه و زمین‌های ترکیبی را ارائه می‌دهد. 2800 کیلو نیوتن نیروی رانش و کشش آن تضمین می‌کند که عبورهای طولانی—چه در زیر رودخانه‌ها، بزرگراه‌ها یا مناطق شهری متراکم—به طور کارآمد و با دقت انجام می‌شوند.

سیستم کنترل چرخش متغیر دو مرحله‌ای، تحویل قدرت روان و کنترل جهت دقیق را فراهم می‌کند و به اپراتورها اجازه می‌دهد تا به راحتی با شرایط حفاری در زمان واقعی سازگار شوند. این امر THD-280T را برای کارهای حفاری جهت دار در خطوط لوله نفت و گاز، مجاری کابل برق، خطوط آبرسانی و نصب فیبر نوری ایده‌آل می‌کند.

مهندسی هوشمند برای راندمان اپراتور

ایمنی و کنترل اپراتور در هسته طراحی THD-280T قرار دارد. کابین اپراتور کاملاً محصور مجهز به یک پنل کنترل بصری، ابزارهای نظارت دیجیتال و یک طرح ارگونومیک برای شیفت‌های طولانی است. تمام داده‌های عملیاتی—مانند گشتاور، فشار، نیروی کشش و سرعت چرخش—در زمان واقعی نمایش داده می‌شوند.

یک بارکننده میله هیدرولیکی خودکار به عنوان یک گزینه در دسترس است که شدت کار را کاهش می‌دهد و سرعت جابجایی لوله را افزایش می‌دهد. طراحی میله حفاری 6 متری با کاهش دفعات تعویض میله و به حداقل رساندن زمان خرابی، راندمان را بیشتر می‌کند.

ساختار مستحکم و اجزای قابل اعتماد

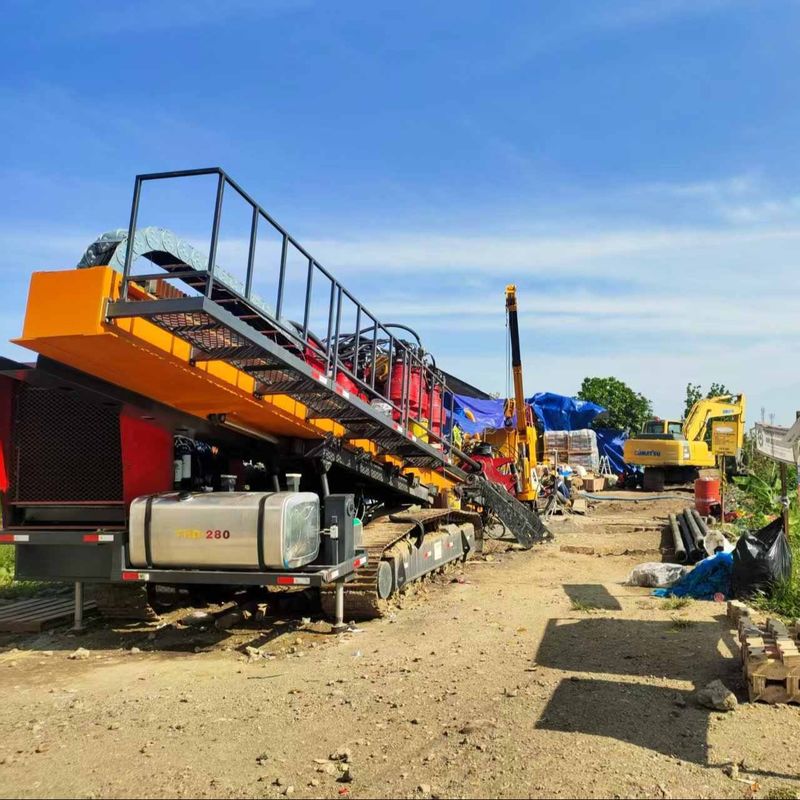

THD-280T دارای یک سیستم درایو رک و پینیون بادوام است که مقاومت بالایی در برابر سایش ارائه می‌دهد و دقت موقعیت‌یابی بالایی را حفظ می‌کند. پایه دستگاه بر روی یک پلت فرم مسیر فولادی تقویت شده نصب شده است که به آن امکان می‌دهد به راحتی در شرایط مختلف زمین، از جمله سایت‌های ساختمانی گل آلود، سنگی و شیب دار مانور دهد.

شفت اصلی با سوراخ 76 میلی متری، فضای کافی برای جریان گل و گزینه‌های ابزار را فراهم می‌کند. این امر امکان ادغام یکپارچه با طیف گسترده‌ای از ابزارهای زیرزمینی و سیستم‌های مدیریت سیال را فراهم می‌کند. این دکل همچنین با رزوه لوله حفاری استاندارد صنعت و لوازم جانبی HDD سازگار است.

سیستم گل و گردش یکپارچه

برای پشتیبانی از حفاری بدون ترانشه با مسافت طولانی، THD-280T را می‌توان با یک سیستم اختلاط و بازیافت گل کامل جفت کرد. این واحدها برای حفظ فشار سیال ثابت و حذف کارآمد برش‌ها، محافظت از دیواره‌های چاه و به حداقل رساندن مقاومت حفاری طراحی شده‌اند.

سیستم‌های فیلتراسیون پیشرفته به افزایش عمر مفید پمپ‌ها و شیرها کمک می‌کنند، در حالی که کنترل جریان هوشمند، ضایعات و اثرات زیست محیطی را کاهش می‌دهد. برای سازندهای نرم یا قابل فروریزش، مواد افزودنی و پلیمرهای حفاری اختیاری را می‌توان برای پایداری بیشتر ادغام کرد.

کاربردها در بخش‌های مختلف

دکل HDD THD-280T برای طیف گسترده‌ای از کاربردهای بدون ترانشه مناسب است، از جمله:

• عبور خطوط لوله شهری
  (آب، گاز، فاضلاب)

• مجاری برق و مخابرات

• نصب خطوط لوله نفت و گاز

• عبور از رودخانه و بزرگراه

• توسعه زیرساخت‌های شهری

• اتصال سایت‌های صنعتی

این دستگاه به ویژه در پروژه‌هایی که نیاز به حفاری افقی با مسافت طولانی، ظرفیت بار بالا یا نصب در محیط‌های حساس یا شلوغ دارند که در آن حفاری روباز امکان‌پذیر نیست، مفید است.

ساخته شده برای استانداردهای جهانی و طول عمر

SINOCOREDRILL دکل‌های HDD خود را تحت کنترل کیفیت دقیق و گواهینامه بین‌المللی طراحی و تولید می‌کند. THD-280T استانداردهای ایمنی، دوام و عملکرد سختگیرانه را برآورده می‌کند و از عمر طولانی و حداقل هزینه‌های نگهداری اطمینان می‌دهد. طراحی مدولار آن همچنین سرویس‌دهی میدانی را در دسترس‌تر و کارآمدتر می‌کند.

قطعات یدکی، پشتیبانی فنی و خدمات آموزشی به راحتی از شبکه خدمات جهانی ما در دسترس هستند، با پوشش ویژه در آسیای جنوب شرقی، خاورمیانه و آمریکای لاتین.

چرا THD-280T را انتخاب کنید؟

• عملکرد اثبات شده در محیط‌های چالش‌برانگیز بدون ترانشه

• طراحی ساختاری با استحکام بالا و دقت بالا

• سیستم هیدرولیک و کنترل هوشمند

• قابل تنظیم با بارکننده‌های میله، واحدهای گل و کیت‌های اتوماسیون

• پشتیبانی شده توسط تیم پشتیبانی حرفه‌ای SINOCOREDRILL
