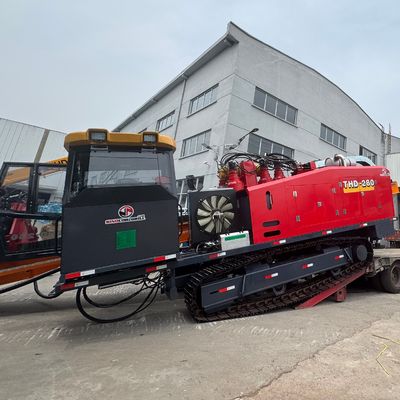

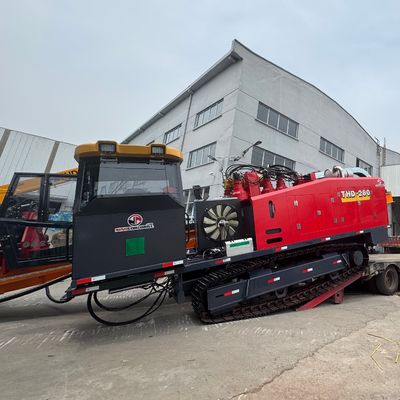

کابین عملیاتی هوشمند 280T با نظارت در زمان واقعی بر دستگاه حفاری افقی جهت دار

کابین عملیاتی هوشمند 280T با نظارت در زمان واقعی بر دستگاه حفاری افقی جهت دار

خلاصه ی محصول:

موتور دیزل ۳۹۰ کیلووات ویچای با توربو شارژ مشترک ریل با قدرت ۵۳۰ اسب بخار با عملکرد پایدار در شرایط شدید از -۴۰ درجه سانتیگراد تا ۵۰ درجه سانتیگراد.سیستم هیدرولیکی از یک سیستم توزیع بار هوشمند دو مدار بسته + باز استفاده می کند، اطمینان از عملکرد بهینه برای پیشبرد، عقب نشینی و چرخش در شرایط پیچیده.سیستم فشار و کشش عقب دارای ۲۸۰ تن ۶ مرحله ای درایو - ریک چرخ دار با یک انتقال قابل تنظیم ۳ مرحله کمتر است.،به راحتی در زمین های پیچیده حرکت می کند. شاسی چرخدار آن به راحتی شیب های 30 درجه را فتح می کند. سیستم چرخش 60،000 Nm ناقل فوق العاده بالا و 25،000 Nm حالت عقب نشینی سریع را ارائه می دهد.امکان بهره وری در حفاری تک گذر، که طول ساخت را با بیش از 30 کاهش می دهد. گرفتگی چرخش خودکار با 70,000 Nm torque make-up و 140,000 Nm torque breakout ، سرعت تغییر میله با 40 ثانیهجرثقیل سوار، کابین کنترل هوشمند با نظارت در زمان واقعی بیش از ده نقطه داده. در حالی که سیستم پیاده روی اضطراری دوگانه کنترل (سیم + دستی) ،در ترکیب با یک میدان دید عملیاتی گسترده, ، ایمنی و بهره وری عملیاتی اولویت دارند.

کاربردهای معمول:

• نصب کابل های مخابراتی شهری و روستایی

• عبور از خط لوله گاز و آب زیر جاده ها یا رودخانه ها

• قرار دادن لوله های برق در مناطق شلوغ

• پروژه های زیرساخت شهری متوسط

تنظیمات اختیاری:

• قطب های حفاری با طول و قطر مختلف

• کابین اپراتور قابل تنظیم

• سیستم ردیابی مبتنی بر GPS

• سیستم مخلوط سازی و بازیافت گل در هواپیما

درایو فشار / کشش

حداکثر ظرفیت فشار / کشش: 6 دنده، 280 تن

سیستم فشار / کشیدن: رَک و پیین،

4 چرخ دنده ؛ 3 چرخ دنده قابل تنظیم

سرعت I: 8 m/min

سرعت دوم: 18 متر/دقیقه

دنده سوم: 30 m/min

چرخش

سیستم چرخشی: حرکت دنده، تنظیم سرعت 2 مرحله کمتر.

حداکثر تورم چرخش

سرعت I: 60000Nm @ 40r/min

سرعت دوم: 25000Nm @ 100r/min

قدرت موتور

تولید کننده:Weichai Power Co.,Ltd.

مقدار اسمی: ۳۹۰kW/۲۱۰۰r/min

شرایط عملیاتی: فشار / کشیدن و چرخش می تواند شاخص های حداکثر عملکرد نامینی ذکر شده در بالا را برآورده کند.

سیستم هیدرولیک

سیستم بسته فشار-کشید روتاری، مدار کمکی سیستم سنجش بار باز را اتخاذ می کند.

اتاق عمل

اتاق عملیاتی دو نفره، ساخته شده در میز کار با ماشین اصلی

کرولر

شکل ریمل زنجیره ای سوسک

زاویه صعود خزنده: 25 درجه

سرعت حرکت کشنده: 2.5 کيلومتر در ساعت

قله

ساختار نوع جوشکاری استخر، استخر می تواند در جلو برای راحتی ماشین بلند شود

زاویه نفوذ استیل: 8°~ 16°

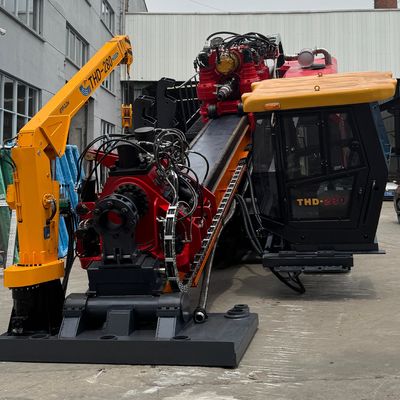

جرثقیل

جرثقیل بازوی 3T، شعاع کاری 6 متر.

چوب حفاری

طول لوله حفاری تا 6 متر، قطر پیچ 127mm NC50، OD از آداپتور :165 به 168mm

کلیمپ پا:

کلیمپ پا: فاصله قابل تنظیم، زنجیر دقیق، پایدار و قابل اعتماد.

دستبند به طور خودکار مرکز و نگه می دارد دستبند

مکس. تورک تولید: 70000Nm

حداکثر تورم وقفه: 140000Nm

لوازم جانبی: فشار، جریان، سرعت و دیگر بیش از 10 آیتم داده به طور مستقیم در اتاق عمل نشان داده می شود، آسان برای تجزیه و تحلیل و قضاوت وضعیت برنامه.

وزن اصلی ماشین: 34 تن

ابعاد:12.5mX3.15mX3.3m
