جزئیات محصول:
|
| مدل: | کامینز 6CTA (توربوشارژ و شارژ آب خنک) | جابه جایی: | 8.3 لیتر (2.19 گالن ایالات متحده) |
|---|---|---|---|
| قدرت: | 178 کیلووات (240 اسب بخار) | RPM نامی (تنظیم کارخانه): | 2200 دور در دقیقه |
| موتور چرخشی: | موتور هیدرولیک دوگانه - متغیر و برگشت پذیر سازنده: SAUER-DANFOSS | وزن: | 14500 کیلوگرم (31973 پوند) |
| ابعاد حمل و نقل (L× W×H): | 5900×2240×2500 میلی متر (232.3×88.1×98.4 اینچ) | ||
| برجسته: | دکل حفاری هسته الماس کامل هیدرولیک,دکل حفاری هسته الماس 178 کیلووات,دکل حفاری هسته 2200 دور در دقیقه |
||

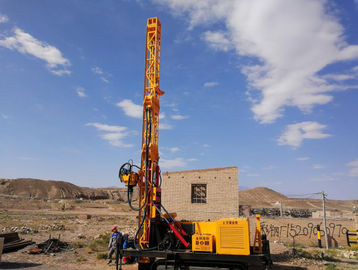

تجهیزات ژئوتکنیکی حفاری کامل هیدرولیک هسته الماس
دکل حفاری هسته زیرزمینی هیدرولیک برای سوراخ‌های حفاری به منظور اکتشاف معدن مناسب است، همچنین می‌توان از آن‌ها در مغزه‌گذاری سطحی، مهندسی راه‌آهن، تونل‌سازی، ساخت و ساز و پروژه حفاظت از آب استفاده کرد.مطمئناً از عملکرد عالی و قابل اعتماد آن سود زیادی خواهید برد.
I. ویژگی های اصلی دکل:
1. پمپ روغن موتور را به چرخش سوق می دهد، سیلندر هیدرولیک بدون برجک کار می کند.
2. سیستم دستگاه حفاری هسته چرخش، تغذیه، پمپاژ و بستن بر درایو سیال متکی است.کار حفاری خود را راحت تر از هر رقیبی انجام دهید.
3. سرعت حفاری سریع می تواند سوراخ ها را از هر زاویه ای در تونل کار توسط ستون سوراخ کند، قابلیت اجرا را کاهش دهد.
4. با V-guide، دکل بیشترین تمرکز را در مورد یک محور اصلی فراهم می کند.
5. نگهداری، تعمیر، جداسازی قطعات، نصب و جابجایی آسان است.
تمام دکل حفاری هسته زیرزمینی هیدرولیک از واحد نیرو، بدنه ماشین، پانل کنترل، واحد چرخش، نگهدارنده میله و پمپ گل تشکیل شده است.
II.پارامترهای عملکرد اصلی HYDX-6
ارقام در این جداول بر اساس تجربیات میدانی محاسبه شده است و ممکن است به طور منطقی مورد انتظار باشد.ظرفیت واقعی حفاری به ابزار و شرایط موجود، تکنیک‌های حفاری و تجهیزات مورد استفاده بستگی دارد.
| موتور دیزل | مدل | کامینز 6CTA (توربوشارژ و شارژ آب خنک) |
| جابه جایی | 8.3 لیتر (2.19 گالن ایالات متحده) | |
| قدرت | 178 کیلووات (240 اسب بخار) | |
| RPM نامی (تنظیم کارخانه) | 2200 دور در دقیقه | |
| ظرفیت حفاری | دکل هسته ای الماس هیدرولیک BQ | 2000 متر (6560 فوت) |
| NQ | 1600 متر (5248 فوت) | |
| مقر | 1300 متر (4264 فوت) | |
| دکل هسته ای الماس هیدرولیک PQ | 1000 متر (3280 فوت) | |
| موتور چرخشی | موتور هیدرولیک دوگانه - متغیر و برگشت پذیر سازنده: SAUER-DANFOSS | |
| دور در دقیقه | دو شیفت / تغییر بدون پله 0-1100 RPM | |
| نسبت دکل های هسته ای الماس هیدرولیک | اول 8.776:1 دوم 2.716:1 | |
| سر باز کن | راه کشویی جانبی با درایو هیدرولیک | |
| سر مته | چاک هیدرولیک (PQ) | هیدرولیکی باز، گیره فنر دیسکی، معمولاً نوع بسته C ظرفیت نگهدارنده محوری 222 400 نیوتن |
| حداکثرگشتاور | 6400 نیوتن متر (4717 پوند بر فوت) | |
| قطر نگه دارید | 121 میلی‌متر (4.76 اینچ) | |
| حداکثرظرفیت بالابری اسپیندل | 220 کیلونیوتن (49456 پوند برف) | |
| حداکثرقدرت تغذیه | 110 کیلونیوتن (24728 پوند برف) | |
| پمپ اولیه | پمپ هیدرولیک: پمپ تریپلکس با جابجایی متغیر پیستون محوری برای راندن روتاتور، پمپ گل وینچ و جک های تراز.دارای سیستم بار سنج | سازنده: DANFOSS 1st Pump: 200LPM در 31.5MPa 2nd Pump: 120LPM در 28MPa 3rd Pump: 102LPM در 16MPa |
| مخزن هیدرولیک | ظرفیت | 420 لیتر (111 گالن آمریکا) |
| سرعت بالابر (تک سیم) | 38-70 متر در دقیقه (درام برهنه) | |
| ظرفیت اصلی | نیروی بالابر (تک سیم) | 120 کیلونیوتن (26976 پوند برف) |
| بالابر | قطر سیم فولادی | 22 میلی متر (0.86 اینچ) |
| طول سیم فولادی | 50 متر (164 فوت) | |
| ظرفیت بالابر سیمی | نیروی بالابر (تک سیم) | 15 کیلونیوتن (3372 پوند فات) (درام لخت) |
| قطر سیم فولادی | 6 میلی متر (0.24 اینچ) | |
| طول سیم فولادی | 2000 متر (6560 فوت) | |
| ارتفاع دکل | 11 متر (36 فوت) | |
| زاویه تنظیم دکل | 0-90 درجه | |
| زاویه حفاری دکل هسته ای الماس هیدرولیک | 45 درجه افقی به 90 درجه عمودی پایین | |
| دکل | تغذیه سکته مغزی | 3800 میلی متر (150 اینچ) |
| سکته مغزی لغزش | 1500 میلی متر (59 اینچ) | |
| خوراک کش | 22000 کیلوگرم (48510 پوند) | |
| فید تراست | 11000 کیلوگرم (24255 پوند) | |
| راد کش | 3 متر یا 6 متر (9.84 فوت یا 19.68 فوت) | |
| تایپ کنید | پیستون تریپلکس پمپ رفت و برگشتی | |
| مدل | BW320 | |
| پمپ گل | سکته | 110 میلی متر (4.3 اینچ) |
| حجم خروجی | 320230165118 لیتر در دقیقه (84.5، 61، 44، 31 گالن آمریکا در دقیقه) | |
| فشار تخلیه | 4.0، 5.0، 6.0، 8.0 مگاپاسکال (580، 725، 870، 1160 psi) | |
| گیره پا | دامنه بستن | 55.5-117.5 میلی متر (2.19-4.63 اینچ) از طریق سوراخ Ф154 میلی متر (6.06 اینچ) |
| وزن | 14500 کیلوگرم (31973 پوند) | |
| دیگران | ابعاد حمل و نقل (L× W×H) | 5900×2240×2500 میلی متر (232.3×88.1×98.4 اینچ) |
| راه حمل و نقل | خزنده فولادی |
