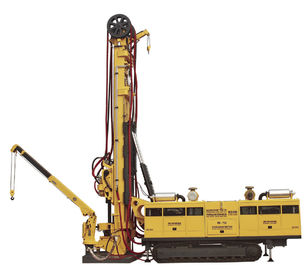

تریلر کوچک مجهز به سیستم حفاری CBM / هسته حفاری برای اکتشاف

تریلر کوچک مجهز به سیستم حفاری CBM / هسته حفاری برای اکتشاف

Ⅰ.دریل ظرفیت

Ⅱ قدرت اصلی ماشین
ماشین اصلی مجهز به موتور دیزلی Weicai.
قدرت موتور: 275KW سرعت چرخش: 2200r / min
ماشین اصلی با دو موتور دیزلی در ساختار دوگانه اتخاذ شده است.
قدرت مجموع: 550 کیلو وات
حداکثر جریان جریان: 560L / min برای سیستم هیدرولیک بستگی دارد.
حداکثر جریان جریان: 630L / min برای سیستم هیدرولیک باز.

Ⅲ مته سر
در تصویب پمپ هیدرولیک گشتاور کم سرعت، در 2 سرعت قابل تنظیم بی نهایت.
امتیاز Torque 34000N · متر چرخش سرعت 85r / min، سرعت بی نهایت قابل تنظیم است
امتیاز تورک 17000N · m چرخش سرعت 170r / min، سرعت بی نهایت قابل تنظیم است
این دستگاه چهار مجموعه از موتورهای هیدرولیک Poclain را در فرانچ ساخته شده با گشتاور 42000N · m را در بر می گیرد.
کاهش دنده اول، با رانندگی بالا به سر مته متصل شد. اسپیندل توخالی در قطر Φ75 میلیمتر است و ساختار شناور با ساختار محرک بهار را تصویب می کند.
زاویه چرخش سر مته 0-45 درجه و سقوط افقی حرکت 0.75m است.
سیستم کنترل جهت هدایت شده بر روی اسپیندل برای تغییر جهت تغییر حفاری معدن شیب نصب شده است.

Ⅳ. نیروی محرک و نیروی کشش دکل حفاری
ظرفیت بالابر: دستگاه 75 تن حداکثر. ظرفیت بالابر با بالاترین سرعت بارگیری در 35 متر در دقیقه،
سرعت stepless قابل تنظیم است.
نیروی تغذیه: دستگاه دارای حداکثر 16 تن می باشد. نیروی تغذیه با بالاترین سرعت تغذیه در 110m / min،
سرعت stepless قابل تنظیم است.
دو سیلندر نفت برای جلوگیری و کشیدن با حداکثر به هم متصل می شوند. تغذیه و کشیدن سکته مغزی 11.8m.

Ⅴ. زدن
ساختار چفت و بست بازدارنده سیلندر روغن برای به دست آوردن حداکثر گشتاور 100000 N · متر و حداکثر پیچ بر روی گشتاور 50000 N · متر است.

Ⅵ. بلوک لنگر
بزرگترین دیافکن open Φ650 میلیمتر است.

Ⅶ وینچ هیدرولیک
وینچ اصلی:
حداکثر ظرفیت بلند کردن: 3 تن (درام باله)
قطر سیم فولادی 10mm
ظرفیت طناب: 120 متر
حداکثر ظرفیت بالابری 60 متر در دقیقه است، قابل تغییر است.

آسانسور کمکی:
حداکثر ظرفیت بلند کردن: 1.5 تن. (درام باله)
قطر فولاد 8mm
ظرفیت طناب: 1500 متر
سرعت تک سوئیچینگ 0-280 متر در دقیقه است، قابل تنظیم است و برای آسانسور استفاده می شود
و دستگاه های تشخیص کوه

Ⅷ دیگر
1 پمپ گود
این هیدرولیک با سرعت جریان غیر قابل تنظیم است.
حداکثر جریان جریان در 0-600L / min و فشار حداکثر 10 MPa است.
2.Flow سرعت پمپ فوم: 0-1L / min
سرعت 3.Flow پمپ روغن: 0-15L / h
4. شاسی:
شارژر خزنده را با سرعت حداکثر در سرعت 3 کیلومتر / ساعت در دو سرعت حرکت می دهد.
5. در مخزن دیزل هیئت مدیره: 700L
6. مخزن روغن هیدرولیک: 800 لیتر
7. Dimensions (L * W * H): 12500mm * 3200mm * 3400mm
وزن کلی: 38 تن
