جزئیات محصول:
|
| تایپ کنید: | دمنده هوا دوار | اندازه: | HC-25S /HC-251S /HC-30S /HC-301S ... و غیره |
|---|---|---|---|
| فرکانس: | 50 هرتز | کاربرد: | هوادهی تصفیه آب ، بیمارستانها و آزمایشگاهها فاضلاب مخلوط و هوادهی |
| محدوده فشار هوا دمنده دوار: | 0.1-0.5 kgf / cm2 | نام: | مصرف کم انرژی Hc Series Hc 251s Rotary Air Blowers Low Noise |
| برجسته: | دمنده های هوای دوار hc 251s,دمنده لوب چرخشی hc 30s,دمنده های هوای دوار 50 هرتز |
||

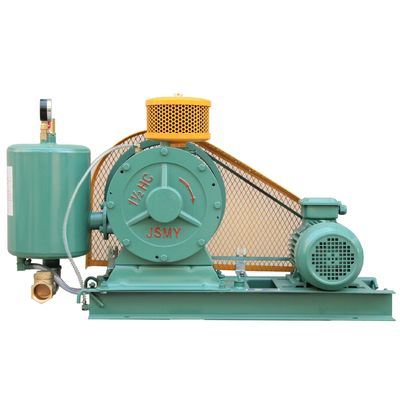

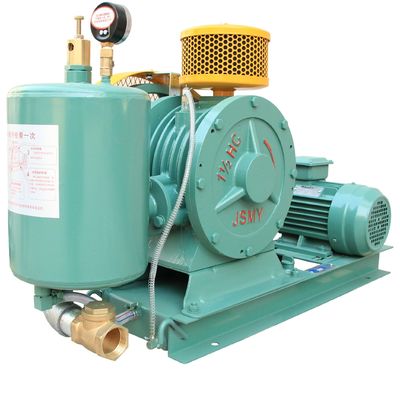

نصب آسان مصرف کم مصرف سری HC دمنده هوا کم سر و صدا
ساختار دمنده هوا دوار سری HC و اصل کار
محدوده فشار هوا دمنده دوار: 0.1-0.5 kgf/cm2
دمنده دوار دارای ساختار نفیس است و عمدتا از شش قسمت تشکیل شده است: موتور ، فیلتر هوا ، موتور اصلی دمنده ، محفظه هوا ، پایه (و مخزن روغن) ، نازل چکه کننده روغن
دمنده بر روی جابجایی روتور خارج از مرکز در سیلندر عمل می کند و باعث می شود حجم بین لوب ها در شکاف روتور تغییر کند و هوا را مکش ، فشرده و تخلیه کند.
در حین کار ، اختلاف فشار دمنده استفاده می شود تا روغن روان کننده را به طور خودکار به نازل قطره ای بفرستد ، برای کاهش اصطکاک و سر و صدا در سیلندر و در عین حال کاهش بازگشت هوا در سیلندر استفاده می شود.
ساختار دمنده دوار و ضربه
ویژگی ها:
بهسر و صدای کم ، مصرف انرژی کم ، عملکرد پایدار ، نصب آسان
بهمقاومت در برابر تغییرات بار ، جریان هوای پایدار ، با محفظه هوا برای خروج صاف هوا
بهمواد عالی ، ساختار عالی و عملکرد فوق العاده
برنامه های کاربردی:
مشخصات فنی:
| پورت اگزوز Dia | | | سرعت | جریان هوا | قرقره کمربند V | کمربند V | مخزن نفت | وزن | |||||||
| دور در دقیقه | 0.1kgf/cm2 | 0.2 کیلوگرم بر سانتی متر مربع | 0.3 کیلوگرم بر سانتیمتر مربع | 0.4kgf/ | 0.5 کیلوگرم بر سانتی متر مربع | دمنده | موتور | وزن خالص | وزن ناخالص | |||||||
| HC-25S | 3/4 اینچ (20) | 0.37 کیلو وات | 50HZ | 430 | 0.278 | 0.265 | 0.250 | 0.237 | 0.225 | 8 اینچ | 3 ” | A-889 | 1.2 لیتر (0.9 لیتر) | 40 کیلوگرم | 45 کیلوگرم | |
| HC-251S | 3/4 اینچ (20) | 0.55 کیلو وات | 50HZ | 450 | 0.32 | 0.31 | 0.3 | 0.29 | 0.29 | 8 اینچ | 21/2 ” | A-1016 | 1.5 لیتر (1.1 لیتر) | 44 کیلوگرم | 51 کیلوگرم | |
| HC-30S | 1 "(25) | 0.55 کیلو وات | 50HZ | 430 | 0.36 | 0.35 | 0.34 | 0.33 | 0.32 | 10 ” | 3 ” | A-1118 | 1.5 لیتر (1.1 لیتر) | 50 کیلوگرم | 57 کیلوگرم | |
| HC-301S | 1 "(25) | 0.75 کیلو وات | 50HZ | 520 | 0.43 | 0.425 | 0.42 | 0.41 | 0.4 | 10 ” | 31/2 ” | A-1143 | 1.5 لیتر (1.1 لیتر) | 50 کیلوگرم | 57 کیلوگرم | |
| HC-40S | 11/4 اینچ (23) | 0.75 کیلو وات | 50HZ | 500 | 68/0 | 0.67 | 0.66 | 0.65 | 0.62 | 12 ” | 4 ” | A-1321 | 2.5 لیتر (1.7 لیتر) | 80 کیلوگرم | 88 کیلوگرم | |
| HC-401S | 11/4 اینچ (32) | 1.5 کیلو وات | 50HZ | 580 | 0.84 | 0.82 | 0.8 | 0.74 | 0.7 | 12 ” | 41/2 اینچ | A-1321 | 2.5 لیتر (1.7 لیتر) | 85 کیلوگرم | 93 کیلوگرم | |
| HC-50S | 11/2 اینچ (40) | 1.5 کیلو وات | 50HZ | 430 | 1.2 | 1.15 | 1.1 | 1.08 | 1.05 | 14 ” | 4 ” | A-1600 | 3.5 لیتر (2.3 لیتر) | 120 کیلوگرم | 130 کیلوگرم | |
| HC-501S | 11/2 اینچ (40) | 2.2 کیلو وات | 50HZ | 500 | 1.5 | 1.47 | 1.45 | 1.41 | 1.4 | 14 ” | 41/2 اینچ | A-1600 | 3.5 لیتر (2.3 لیتر) | 125 کیلوگرم | 135 کیلوگرم | |
| HC-60S | 2 اینچ (50) | 2.2 کیلو وات | 50HZ | 450 | 2 | 1.95 | 1.9 | 1.8 | 1.75 | 16 ” | 5 ” | B-1880 | 5.5 لیتر (3.8 لیتر) | 190 کیلوگرم | 223 کیلوگرم | |
| HC-601S | 2 اینچ (50) | 4 کیلو وات | 50HZ | 540 | 2.5 | 2.45 | 2.4 | 2.3 | 2.25 | 16 ” | 6 ” | B-1880 | 5.5 لیتر (3.8 لیتر) | 200 کیلوگرم | 233 کیلوگرم | |
| HC-80S | 21/2 اینچ (65) | 4 کیلو وات | 50HZ | 430 | 2.95 | 2.8 | 2.75 | 2.65 | 2.6 | 18 ” | 51/2 ” | B-2108 | 8 لیتر (6 لیتر) | 250 کیلوگرم | 268 کیلوگرم | |
| HC-801S | 21/2 اینچ (65) | 5.5 کیلو وات | 50HZ | 500 | 3.65 | 3.6 | 3.5 | 3.4 | 3.3 | 18 ” | 6 ” | B-2134 | 8 لیتر (6 لیتر) | 275 کیلوگرم | 293 کیلوگرم | |
| HC-100S | 3 اینچ (80) | 5.5 کیلو وات | 50HZ | 390 | 4.5 | 4.45 | 4.4 | 4.3 | 4.2 | 20 ” | 51/2 ” | B-2362 | 20 لیتر (16 لیتر) | 375 کیلوگرم | 395 کیلوگرم | |
| HC-1001S | 3 اینچ (80) | 7.5 کیلو وات | 50HZ | 420 | 5.6 | 5.5 | 5.4 | 5.3 | 5.2 | 20 ” | 6 ” | B-2362 | 20 لیتر (16 لیتر) | 390 کیلوگرم | 410 کیلوگرم | |
طراحی و نصب دمنده روتاری
واحد: میلی متر
واحد: میلی متر
| مدل | آ | ب | ج | د | ه | اف | G | ح | من | ج | ک | ال | م | N | O | اندازه P |
| HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4 اینچ |
| HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4 اینچ |
| HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1 ” |
| HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1 ” |
| HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4 اینچ |
| HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4 اینچ |
| HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2 اینچ |
| HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2 اینچ |
| HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2 ” |
| HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2 ” |
| HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2 اینچ |
| HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2 اینچ |
| HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3 ” |
| HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3 ” |
