جزئیات محصول:
|
تایپ کنید: | ریشه دمنده هوا | اندازه: | SL4005 / SL5003 / SL5006 / SL5009 .. و غیره |
---|---|---|---|
روش خنک کننده: | هوا خنک و آب خنک | کاربرد: | دمنده یا خلاء |
سایت نصب شده: | داخلی ، خارجی ، دمای محیط ، آیا مکان خطرناکی وجود دارد | مسیر رانندگی: | کوپلینگ ، کمربند V |
برجسته: | ریشه sl4005 نوع دمنده هوا,sl4005 دمنده ریشه هوا,دمنده ریشه هوا سرد شده با آب |

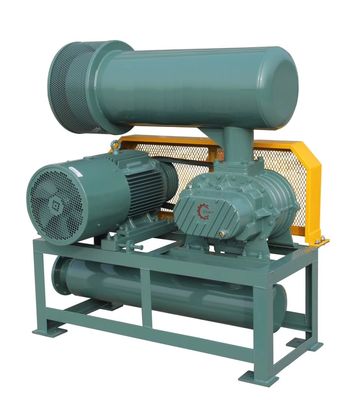

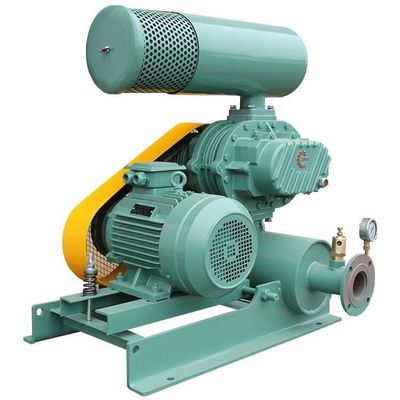

کم فشرده ساختار فشرده مخزن روغن سه لوب روتس دمنده هوا
توضیحات محصول
1) دمنده Roots یک فن حجمی است.
2) جریان هوا متناسب با سرعت است.پروانه سه لوبي هر بار مي چرخد و دو پروانه سه بار تنفس و تخليه مي كنند
در مقایسه با نوع دو لوب ، ضربان گاز کمتر است ، بار تغییر می کند ، قدرت مکانیکی قوی تر است ، سر و صدا کم است و ارتعاش کوچک است
3) 2 قطعه پروانه سه لوب در دو محور موازی وجود دارد.فاصله جزئی بین پروانه ها و سطح داخلی مخزن بیضوی و هر پروانه وجود دارد.
پروانه با سرعت ثابت در جهت مخالف می چرخد.مقدار مشخصی از گاز که توسط مخزن و پروانه ها احاطه شده است از طرف مکش به طرف خروجی منتقل می شود
4) هر پروانه و چرخ دنده همگام همیشه موقعیت فاز صحیح را حفظ می کند ، تماس متقابل اتفاق نمی افتد ، بنابراین می توان آن را بدون روغن کاری داخلی سرعت بخشید ، عملکرد و عملکرد ساده ، پایدار است ، با اهداف و کاربردهای مختلف سازگار است. محدوده زمینه ها
اصل کار سه پروانه لوب
ساختار اصلی
ویژگی های اصلی:

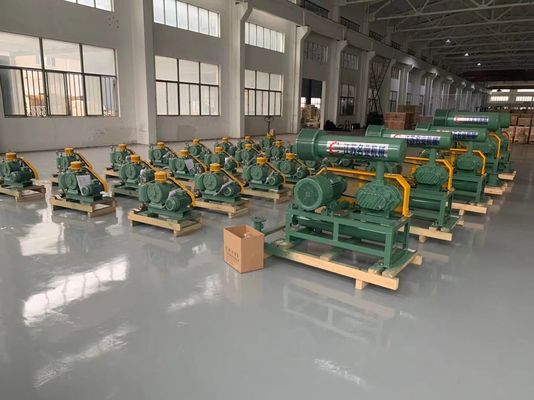

مرجع تاسیسات دمنده هوا Roots
مرکز ماشینکاری CNC پروانه
پروانه پروانه و شفت یکپارچه به شکل QT500-7 است.به طور کامل توسط مرکز ماشینکاری پردازش می شود تا از کاستی های ناشی از جداسازی پروانه و شفت (تغییر شکل ، انبساط حرارتی ، ناهماهنگی ، سایش و غیره) جلوگیری شود.
مرکز تست عملکرد Roots Blower
شرکت ما از سیستم آزمایش دمنده ریشه رایانه استفاده می کند که به طور مشترک توسط موسسات توسعه و تحقیقات آزمایش ما در چین تحت راهنمایی فنی شرکت های ژاپنی و آمریکایی توسعه یافته است.
این سیستم آزمایشی سیستم جذب و نظارت سیگنال CRAS پیشرفته را معرفی می کند
طبق استاندارد صنعت ملی << JB/T8941.2-1999 روش عمومی عملکرد عملکرد دمنده هوا Roots >> ، مجهز به سنسورهای سیگنال مختلف و ابزارهای نمایش است که الزامات دقت آزمایش ، قابلیت اطمینان بالا و مشاهده آسان را برآورده می کند.
جریان هوا ، فشار باد ، سر و صدا ، ارتعاش ، سرعت ، دما ، جریان ، ولتاژ و سایر سیگنالها را در رایانه جمع آوری می کند.این می تواند نظارت آنلاین ، تجزیه و تحلیل ، ذخیره پرونده ها توسط رایانه را انجام دهد و در بین همتایان داخلی سطح پیشرو است
انتخاب مدل Roots Blower:
در مورد هوای مختلط ، لطفا نسبت ترکیب و وزن مولکولی را ذکر کنید.
وضعیت استاندارد (S: 201 ، فشار اتمسفر استاندارد ، رطوبت نسبی 65٪ حالت جریان هوا)
شرایط مکش (فشار دمای مکش ، مقدار دما)
مشخصات فنی
مدل |
اگزوز بندر دیا (میلی متر) |
سرعت |
فشار متفاوت برای جریان هوای ورودی مختلف (M3/دقیقه) و قدرت شفت (کیلو وات) | |||||||||||||||
0.1 کیلوگرم بر سانتی متر2 | 0.2 کیلوگرم بر سانتی متر2 | 0.3 کیلوگرم در سانتی متر2 | 0.4 کیلوگرم بر سانتی متر2 | 0.5 کیلوگرم بر سانتی متر2 | 0.6 کیلوگرم در سانتی متر2 | 0.7 کیلوگرم بر سانتی متر2 | 0.8 کیلوگرم بر سانتی متر2 | |||||||||||
دور در دقیقه | 1000mmH20 | 2000mmH20 | 3000mmH20 | 4000 میلی متر جیوه20 | 5000mmH20 | 6000 میلی متر جیوه20 | 7000 میلی متر جیوه20 | 8000 میلی متر جیوه20 | ||||||||||
0.01 مگاپاسکال | 0.02 مگاپاسکال | 0.03 مگاپاسکال | 0.04 مگاپاسکال | 0.05 مگاپاسکال | 0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | |||||||||||
م3/ دقیقه |
KW |
م3/ دقیقه |
کیلو وات |
م3/ دقیقه |
KW |
م3/ دقیقه |
KW |
م3/ دقیقه |
KW |
م3/ دقیقه |
KW |
م3/ دقیقه |
KW | م3/دقیقه | KW | |||
SL 4005 |
50 (2 ") |
1000 | 2.46 | 0.80 | 2.11 | 1.30 | 1.88 | 1.80 | 1.67 | 2.40 | 1.48 | 2.90 | 1.25 | 3.50 | ||||
1200 | 3.11 | 0.90 | 2.78 | 1.60 | 2.53 | 2.20 | 2.32 | 2.90 | 2.13 | 3.50 | 1.91 | 4.20 | 1.76 | 4.70 | ||||
1400 | 3.76 | 1.10 | 3.43 | 1.80 | 3.18 | 2.60 | 2.97 | 3.30 | 2.78 | 4.10 | 2.56 | 4.90 | 2.42 | 5.50 | ||||
1600 | 4.41 | 1.20 | 4.08 | 2.10 | 3.83 | 2.90 | 3.62 | 3.80 | 3.43 | 4.70 | 3.22 | 5.60 | 3.07 | 6.30 | ||||
1800 | 5.06 | 1.40 | 4.73 | 2.30 | 4.48 | 3.30 | 4.27 | 4.30 | 4.08 | 5.30 | 3.87 | 6.20 | 3.72 | 7.10 | ||||
2000 | 5.71 | 1.50 | 5.38 | 2.60 | 5.13 | 3.70 | 4.92 | 4.80 | 4.73 | 5.90 | 4.52 | 6.90 | 4.38 | 7.90 | ||||
2200 | 6.36 | 1.70 | 6.03 | 2.80 | 5.78 | 4.00 | 5.57 | 5.20 | 5.38 | 6.40 | 5.18 | 7.60 | 5.03 | 8.70 | ||||
SL 5003 |
65 (2.5 اینچ) |
800 | 2.37 | 1.00 | 2.02 | 1.60 | 1.75 | 2.10 | 1.63 | 2.60 | 1.43 | 3.20 | 1.23 | 4.02 | ||||
1000 | 3.18 | 1.30 | 2.83 | 2.00 | 2.56 | 2.60 | 2.43 | 3.30 | 2.13 | 4.00 | 1.95 | 4.60 | 1.75 | 5.50 | ||||
1200 | 3.98 | 1.50 | 3.63 | 2.40 | 3.36 | 3.20 | 3.13 | 4.00 | 2.93 | 4.80 | 2.75 | 5.60 | 2.59 | 6.40 | ||||
1400 | 4.78 | 1.80 | 4.43 | 2.70 | 4.16 | 3.70 | 3.94 | 4.60 | 3.74 | 5.60 | 3.56 | 6.50 | 3.39 | 7.40 | 3.24 | 8.40 | ||
1600 | 5.59 | 2.10 | 5.24 | 3.00 | 5.17 | 4.20 | 4.94 | 5.30 | 4.68 | 6.40 | 4.56 | 7.40 | 4.29 | 8.50 | 4.14 | 9.60 | ||
1800 | 6.39 | 2.30 | 6.04 | 3.50 | 5.87 | 4.70 | 5.75 | 5.90 | 5.45 | 7.10 | 5.17 | 8.50 | 5.09 | 9.60 | 4.98 | 10.80 | ||
2000 | 7.20 | 2.60 | 6.85 | 3.90 | 6.66 | 5.30 | 6.54 | 6.60 | 6.35 | 7.90 | 6.06 | 9.60 | 5.80 | 10.60 | 5.65 | ساعت 12.00 | ||
2200 | 8.00 | 2.80 | 7.65 | 4.30 | 7.38 | 5.80 | 7.16 | 7.30 | 6.96 | 8.70 | 6.78 | 10.6 | 6.61 | 11.70 | 6.45 | 13.20 |
مدل |
اگزوز بندر دیا (میلی متر) |
سرعت |
فشار متفاوت برای جریان هوای ورودی مختلف (M3/دقیقه) و قدرت شفت (کیلو وات) | |||||||||||||||
0.1 کیلوگرم بر سانتی متر2 | 0.2 کیلوگرم بر سانتی متر2 | 0.3 کیلوگرم در سانتی متر2 | 0.4 کیلوگرم بر سانتی متر2 | 0.5 کیلوگرم بر سانتی متر2 | 0.6 کیلوگرم در سانتی متر2 | 0.7 کیلوگرم بر سانتی متر2 | 0.8 کیلوگرم بر سانتی متر2 | |||||||||||
دور در دقیقه |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000 میلی متر جیوه20 | 5000mmH20 | 6000 میلی متر جیوه20 | 7000 میلی متر جیوه20 | 8000 میلی متر جیوه20 | ||||||||||
0.01 مگاپاسکال | 0.02 مگاپاسکال | 0.03 مگاپاسکال | 0.04 مگاپاسکال | 0.05 مگاپاسکال | 0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | |||||||||||
م3/دقیقه | KW | م3/دقیقه | کیلو وات | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | |||
SL 5006 |
100 (4 ") |
800 | 3.84 | 1.30 | 3.35 | 2.20 | 2.97 | 3.00 | 2.66 | 3.80 | 2.38 | 4.70 | 2.12 | 5.50 | ||||
1000 | 5.34 | 1.70 | 4.98 | 2.70 | 4.78 | 3.80 | 4.66 | 4.80 | 4.53 | 5.90 | 4.38 | 6.90 | 3.97 | 7.90 | ||||
1200 | 6.36 | 2.00 | 6.25 | 3.30 | 6.01 | 4.50 | 5.88 | 5.80 | 5.46 | 7.00 | 4.98 | 8.88 | 4.65 | 9.50 | ||||
1400 | 7.88 | 2.30 | 7.78 | 3.80 | 7.56 | 5.30 | 7.46 | 6.70 | 7.23 | 8.20 | 6.90 | 9.70 | 6.56 | 11.10 | 6.34 | 12.60 | ||
1600 | 9.70 | 2.70 | 9.55 | 4.30 | 9.37 | 6.00 | 9.12 | 7.70 | 8.76 | 9.40 | 8.21 | ساعت 11.00 | 8.05 | 12.70 | 7.88 | 14.40 | ||
1800 | 11.13 | 3.00 | ساعت 11.00 | 4.90 | 10.67 | 6.80 | 10.23 | 8.70 | 9.88 | 10.50 | 9.50 | 12.40 | 9.18 | 14.30 | 8.89 | 16.20 | ||
2000 | 12.39 | 3.30 | 12.22 | 5.40 | 11.78 | 7.50 | 11.56 | 10.20 | 11.34 | 11.70 | 11.11 | 13.80 | 10.89 | 15.90 | 10.22 | ساعت 18.00 | ||
2200 | 13.64 | 3.70 | 13.15 | 6.00 | 12.78 | 8.30 | 12.46 | 10.60 | 12.18 | 12.90 | 11.93 | 15.20 | 11.69 | 17.50 | 11.48 | 19.80 | ||
SL 5009 |
100 (4 ") |
800 | 5.83 | 1.70 | 5.20 | 2.90 | 4.72 | 4.20 | 4.32 | 5.40 | 3.96 | 6.00 | 3.62 | 6.90 | ||||
1000 | 7.98 | 2.10 | 7.67 | 3.70 | 7.32 | 5.20 | 7.04 | 6.70 | 6.80 | 8.30 | 6.45 | 9.30 | ||||||
1200 | 9.50 | 2.60 | 8.87 | 4.40 | 8.39 | 6.20 | 7.99 | 8.10 | 7.63 | 9.90 | 7.21 | 10.90 | ||||||
1400 | 11.33 | 3.00 | 10.71 | 5.10 | 10.23 | 7.30 | 9.82 | 9.40 | 9.47 | 11.60 | 9.12 | 12.60 | ||||||
1600 | 13.17 | 3.40 | 12.54 | 5.90 | 12.03 | 8.30 | 11.66 | 10.80 | 11.30 | 13.20 | 10.78 | 15.20 | ||||||
1800 | ساعت 15.00 | 3.90 | 14.38 | 6.60 | 13.90 | 9.40 | 13.49 | 12.10 | 13.14 | 14.90 | 12.14 | 16.90 | ||||||
2000 | 16.84 | 4.30 | 16.21 | 7.40 | 15.73 | 10.40 | 15.33 | 13.50 | 14.97 | 16.50 | 13.57 | 18.50 | ||||||
2200 | 18.67 | 4.70 | 18.05 | 8.10 | 17.57 | 11.50 | 17.16 | 14.80 | 16.81 | 18.20 | 16.11 | 20.20 |
مدل |
قطر پورت اگزوز (میلی متر) |
سرعت |
فشار متفاوت برای جریان هوای ورودی مختلف (M3/دقیقه) و قدرت شفت (کیلو وات) | |||||||||||||||
0.1 کیلوگرم بر سانتی متر2 | 0.2 کیلوگرم بر سانتی متر2 | 0.3 کیلوگرم در سانتی متر2 | 0.4 کیلوگرم بر سانتی متر2 | 0.5 کیلوگرم بر سانتی متر2 | 0.6 کیلوگرم در سانتی متر2 | 0.7 کیلوگرم بر سانتی متر2 | 0.8 کیلوگرم بر سانتی متر2 | |||||||||||
دور در دقیقه |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000 میلی متر جیوه20 | 5000mmH20 | 6000 میلی متر جیوه20 | 7000 میلی متر جیوه20 | 8000 میلی متر جیوه20 | ||||||||||
0.01 مگاپاسکال | 0.02 مگاپاسکال | 0.03 مگاپاسکال | 0.04 مگاپاسکال | 0.05 مگاپاسکال | 0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | |||||||||||
م3/دقیقه | KW | م3/دقیقه | کیلو وات | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | |||
SL 6005 |
80 (3 ") |
800 | 4.63 | 1.70 | 4.07 | 2.70 | 3.65 | 3.60 | 3.29 | 4.60 | 2.97 | 5.60 | 2.68 | 6.60 | 2.42 | 7.60 | ||
1000 | 6.13 | 2.10 | 5.57 | 3.30 | 5.14 | 4.60 | 4.78 | 5.80 | 4.46 | 7.10 | 4.17 | 8.30 | 3.91 | 9.50 | 3.66 | 10.80 | ||
1200 | 7.62 | 2.50 | 7.07 | 4.00 | 6.64 | 5.50 | 6.28 | 7.00 | 5.96 | 8.50 | 5.67 | ساعت 10.00 | 5.76 | 11.50 | 5.00 | 12.90 | ||
1400 | 9.12 | 2.90 | 8.56 | 4.60 | 8.13 | 6.40 | 7.77 | 8.10 | 7.45 | 9.90 | 7.17 | 11.60 | 6.90 | 13.40 | 6.65 | 15.10 | ||
1600 | 10.61 | 3.30 | 10.06 | - | 9.63 | 7.30 | 9.27 | 9.30 | 8.95 | 11.30 | 8.66 | 13.30 | 8.40 | 15.30 | 8.15 | 17.30 | ||
1800 | 12.11 | 3.70 | 11.55 | 6.00 | 11.12 | 8.20 | 10.76 | 10.50 | 10.44 | 12.70 | 10.16 | 14.90 | 9.89 | 17.20 | 9.64 | 19.40 | ||
2000 | 13.60 | 4.10 | 13.05 | 6.60 | 12.62 | 9.10 | 12.26 | 11.60 | 11.94 | 14.10 | 11.65 | 16.60 | 11.39 | 19.10 | 11.14 | 21.60 | ||
SL 6008 |
125 (5 ") |
800 | 7.41 | 2.30 | 6.51 | 3.80 | 5.83 | 5.40 | 5.25 | 7.00 | 4.74 | 8.60 | 4.28 | 10.20 | 3.86 | 11.80 | ||
1000 | 10.45 | 2.80 | 9.88 | 4.80 | 9.46 | 6.80 | 9.12 | 8.80 | 8.53 | 10.80 | 8.21 | 12.80 | 7.88 | 14.80 | 7.12 | 16.70 | ||
1200 | 12.98 | 3.40 | 12.29 | 5.80 | 11.61 | 8.20 | 11.12 | 10.50 | 10.52 | 12.90 | 10.21 | 15.30 | 9.64 | 17.70 | 9.25 | 20.10 | ||
1400 | 15.58 | 3.90 | 15.12 | 6.70 | 14.77 | 9.50 | 14.42 | 12.30 | 13.91 | 15.10 | 13.45 | 17.90 | 13.01 | 20.70 | 12.64 | 23.40 | ||
1600 | 16.97 | 4.50 | 16.45 | 7.70 | 15.99 | 10.90 | 15.43 | 14.10 | 14.97 | 17.20 | 14.35 | 20.40 | 13.67 | 23.60 | 13.03 | 26.80 | ||
1800 | 19.67 | 5.10 | 19.46 | 8.70 | 18.99 | 12.20 | 18.50 | 15.80 | 18.10 | 19.40 | 17.78 | ساعت 23.00 | 17.40 | 26.60 | 17.03 | 30.10 | ||
2000 | 21.75 | 5.60 | 20.85 | 9.60 | 20.17 | 13.60 | 19.59 | 17.60 | 19.08 | 21.60 | 18.62 | 25.50 | 18.20 | 29.50 | 17.81 | 33.50 |
مدل |
اگزوز بندر دیا (میلی متر) |
سرعت |
فشار متفاوت برای جریان هوای ورودی مختلف (M3/دقیقه) و قدرت شفت (کیلو وات) | |||||||||||||||
0.1 کیلوگرم بر سانتی متر2 | 0.2 کیلوگرم بر سانتی متر2 | 0.3 کیلوگرم در سانتی متر2 | 0.4 کیلوگرم بر سانتی متر2 | 0.5 کیلوگرم بر سانتی متر2 | 0.6 کیلوگرم در سانتی متر2 | 0.7 کیلوگرم بر سانتی متر2 | 0.8 کیلوگرم بر سانتی متر2 | |||||||||||
دور در دقیقه |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000 میلی متر جیوه20 | 5000mmH20 | 6000 میلی متر جیوه20 | 7000 میلی متر جیوه20 | 8000 میلی متر جیوه20 | ||||||||||
0.01 مگاپاسکال | 0.02 مگاپاسکال | 0.03 مگاپاسکال | 0.04 مگاپاسکال | 0.05 مگاپاسکال | 0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | |||||||||||
م3/دقیقه | KW | م3/دقیقه | کیلو وات | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | |||
SL 6015 |
150 (6 ") |
800 | 14.90 | 3.60 | 14.22 | 6.60 | 13.94 | 9.60 | 12.86 | 12.60 | 10.40 | 14.30 | 8.70 | 16.30 | ||||
1000 | 19.38 | 4.60 | 18.71 | 8.30 | 17.43 | ساعت 12.00 | 16.34 | 15.80 | 15.20 | 19.93 | 14.20 | 22.93 | ||||||
1200 | 22.87 | 5.50 | 21.20 | ساعت 10.00 | 19.91 | 14.40 | 18.83 | 18.90 | 17.83 | 21.40 | 16.07 | 23.40 | ||||||
1400 | 27.36 | 6.40 | 25.68 | 11.60 | 24.40 | 16.80 | 23.31 | 22.10 | 22.02 | ساعت 25.00 | 20.12 | ساعت 28.00 | ||||||
1600 | 31.84 | 7.30 | 30.17 | 13.30 | 28.88 | 19.30 | 27.80 | 25.20 | 26.21 | 28.60 | 24.56 | 31.60 | ||||||
1800 | 36.33 | 8.20 | 34.65 | 14.90 | 33.37 | 21.70 | 32.28 | 28.40 | 30.40 | 32.20 | 27.49 | 36.20 | ||||||
2000 | 40.81 | 9.10 | 39.14 | 16.60 | 37.85 | 24.10 | 36.77 | 31.50 | 34.59 | 35.70 | 30.50 | 39.70 | ||||||
SL 7006 |
100 (4 ") |
700 | 6.93 | 2.10 | 6.26 | 3.60 | 5.75 | 5.00 | 5.32 | 6.40 | 4.94 | 7.80 | 4.59 | 9.30 | 4.27 | 10.70 | 4.24 | 10.90 |
800 | 8.15 | 2.50 | 7.48 | 4.10 | 6.97 | 5.70 | 6.54 | 7.30 | 6.16 | ساعت 9.00 | 5.81 | 10.60 | 5.50 | 12.20 | 5.20 | 13.80 | ||
1000 | 10.59 | 3.10 | 9.92 | 5.10 | 9.41 | 7.10 | 8.98 | 9.20 | 8.60 | 11.20 | 8.25 | 13.20 | 7.94 | 15.30 | 7.64 | 17.30 | ||
1200 | 13.03 | 3.70 | 12.36 | 6.10 | 11.85 | 8.60 | 11.42 | ساعت 11.00 | 11.04 | 13.40 | 10.69 | 15.90 | 10.38 | ساعت 18.30 | 10.08 | 20.80 | ||
1400 | 15.47 | 4.30 | 14.81 | 7.10 | 14.29 | ساعت 10.00 | 13.86 | 12.80 | 13.48 | 15.70 | 13.13 | 18.50 | 12.82 | 21.40 | 12.52 | 24.20 | ||
1600 | 17.91 | 4.90 | 17.25 | 8.20 | 16.73 | 11.40 | 16.30 | 14.70 | 15.92 | 17.90 | 15.58 | 21.20 | 15.26 | 24.40 | 14.96 | 27.70 |
مدل |
اگزوز بندر دیا MM |
سرعت |
فشار متفاوت برای جریان هوای ورودی مختلف (M3/دقیقه) و قدرت شفت (کیلو وات) | |||||||||||||||
0.1 کیلوگرم بر سانتی متر2 | 0.2 کیلوگرم بر سانتی متر2 | 0.3 کیلوگرم در سانتی متر2 | 0.4 کیلوگرم بر سانتی متر2 | 0.5 کیلوگرم بر سانتی متر2 | 0.6 کیلوگرم در سانتی متر2 | 0.7 کیلوگرم بر سانتی متر2 | 0.8 کیلوگرم بر سانتی متر2 | |||||||||||
دور در دقیقه |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000 میلی متر جیوه20 | 5000mmH20 | 6000 میلی متر جیوه20 | 7000 میلی متر جیوه20 | 8000 میلی متر جیوه20 | ||||||||||
0.01 مگاپاسکال | 0.02 مگاپاسکال | 0.03 مگاپاسکال | 0.04 مگاپاسکال | 0.05 مگاپاسکال | 0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | |||||||||||
م3/دقیقه | KW | م3/دقیقه | کیلو وات | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | |||
SL 7011 |
150 (6 ") |
700 | 12.99 | 3.30 | 11.87 | 5.90 | 11.77 | 8.60 | 11.45 | 11.20 | 10.98 | 13.80 | 10.09 | 16.40 | 9.56 | ساعت 19.00 | ||
800 | 16.23 | 3.80 | 15.11 | 6.80 | 14.78 | 9.80 | 14.54 | 12.80 | 13.90 | 15.70 | 13.33 | 18.70 | 12.80 | 21.70 | 12.11 | 24.70 | ||
1000 | 20.71 | 4.80 | 19.59 | 8.50 | 18.74 | 12.20 | 18.02 | ساعت 16.00 | 17.38 | 19.70 | 16.81 | 23.40 | 16.28 | 27.10 | 14.79 | 30.90 | ||
1200 | 24.88 | 5.70 | 24.11 | ساعت 10.00 | 23.25 | 14.50 | 22.52 | ساعت 19.00 | 21.88 | 23.40 | 21.31 | 27.90 | 20.78 | 32.40 | 19.28 | 36.90 | ||
1400 | 29.72 | 6.50 | 28.59 | 11.70 | 27.73 | 16.90 | ساعت 27.00 | 22.10 | 26.36 | 27.40 | 25.79 | 32.60 | 25.26 | 37.80 | 24.76 | ساعت 43.00 | ||
1600 | 33.20 | 7.40 | 32.07 | 13.40 | 31.21 | 19.30 | 30.48 | 25.30 | 29.84 | 31.30 | 29.27 | 37.20 | 28.74 | 43.20 | 28.24 | 49.20 | ||
SL 7018 |
200 (8 ") |
700 | 21.55 | 4.80 | 19.79 | 9.10 | 18.45 | 13.40 | 17.33 | 17.60 | 16.30 | 18.50 | 14.80 | 19.50 | ||||
800 | 26.22 | 5.50 | 25.46 | 10.40 | 24.12 | 15.30 | 23.56 | 20.20 | 22.70 | 26.50 | 20.70 | 30.50 | ||||||
1000 | 32.54 | 6.90 | 30.79 | ساعت 13.00 | 29.45 | 19.10 | 28.32 | 25.20 | 27.60 | 30.34 | 25.60 | 35.34 | ||||||
1200 | 39.87 | 8.30 | 38.12 | 15.60 | 36.77 | 22.90 | 35.65 | 30.20 | 34.90 | 35.60 | 32.63 | 40.60 | ||||||
1400 | 47.20 | 9.70 | 45.44 | 18.20 | 44.10 | 26.70 | 42.98 | 35.30 | 40.00 | 39.45 | 37.00 | 44.45 | ||||||
1600 | 54.53 | ساعت 11.00 | 52.77 | 20.80 | 51.43 | 30.60 | 50.30 | 40.30 | 48.65 | 44.20 | 43.55 | 50.20 |
مدل |
اگزوز بندر دیا MM |
سرعت |
فشار متفاوت برای جریان هوای ورودی مختلف (M3/دقیقه) و قدرت شفت (کیلو وات) | |||||||||||||||
0.1 کیلوگرم بر سانتی متر2 | 0.2 کیلوگرم بر سانتی متر2 | 0.3 کیلوگرم در سانتی متر2 | 0.4 کیلوگرم بر سانتی متر2 | 0.5 کیلوگرم بر سانتی متر2 | 0.6 کیلوگرم در سانتی متر2 | 0.7 کیلوگرم بر سانتی متر2 | 0.8 کیلوگرم بر سانتی متر2 | |||||||||||
دور در دقیقه |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000 میلی متر جیوه20 | 5000mmH20 | 6000 میلی متر جیوه20 | 7000 میلی متر جیوه20 | 8000 میلی متر جیوه20 | ||||||||||
0.01 مگاپاسکال | 0.02 مگاپاسکال | 0.03 مگاپاسکال | 0.04 مگاپاسکال | 0.05 مگاپاسکال | 0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | |||||||||||
م3/دقیقه | KW | م3/دقیقه | کیلو وات | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | |||
SL 8016 |
200 (8 ") |
700 | 20.38 | 7.05 | 18.18 | 10.56 | 16.54 | 14.36 | 15.11 | 17.37 | 13.90 | 21.58 | 12.80 | 25.78 | ||||
850 | 25.87 | 8.56 | 23.67 | 13.38 | 22.02 | 17.44 | 20.60 | 21.10 | 19.39 | 26.20 | 18.29 | 31.30 | ||||||
1000 | 31.35 | 10.08 | 29.16 | 15.09 | 27.51 | 20.52 | 26.09 | 24.82 | 24.88 | 30.82 | 23.78 | 36.82 | 22.72 | 42.83 | 21.80 | 48.83 | ||
1150 | 36.84 | 11.59 | 34.65 | 17.35 | ساعت 33.00 | 23.59 | 31.57 | 28.54 | 30.37 | 35.45 | 29.27 | 42.35 | 28.21 | 49.25 | 27.29 | 56.15 | ||
1250 | 40.50 | 12.60 | 38.30 | 18.86 | 36.66 | 25.65 | 35.23 | 31.02 | 34.02 | 38.53 | 32.93 | 46.03 | 31.87 | 53.53 | 30.95 | 61.04 | ||
1400 | 45.99 | 14.11 | 43.79 | 21.12 | 42.15 | 28.72 | 40.72 | 34.75 | 39.51 | 43.15 | 38.41 | 51.55 | 37.35 | 59.96 | 36.44 | 68.36 | ||
1500 | 49.65 | 15.11 | 47.45 | 22.63 | 45.80 | 30.78 | 44.38 | 37.23 | 43.17 | 46.23 | 42.07 | 55.24 | 41.01 | 64.24 | 40.10 | 73.24 | ||
SL 8024 |
250 (10 ") |
700 | 30.85 | 9.34 | 27.73 | 14.94 | 25.32 | 20.92 | 23.29 | 25.74 | 21.54 | 32.04 | 19.95 | 38.33 | ||||
850 | 39.07 | 11.34 | 35.95 | 18.14 | 33.54 | 25.41 | 31.51 | 31.26 | 29.76 | 38.90 | 28.17 | 46.54 | ||||||
1000 | 47.29 | 13.34 | 44.17 | 21.34 | 41.76 | 29.89 | 39.73 | 36.77 | 37.98 | 45.77 | 36.39 | 54.76 | ||||||
1150 | 55.51 | 15.34 | 52.39 | 24.54 | 49.98 | 34.37 | 47.95 | 42.29 | 46.20 | 52.63 | 44.61 | 62.97 | ||||||
1250 | 60.99 | 16.67 | 57.87 | 26.67 | 55.46 | 37.36 | 53.43 | 45.97 | 51.68 | 57.21 | 50.09 | 68.45 | ||||||
1400 | 69.21 | 18.67 | 66.09 | 29.87 | 63.68 | 41.85 | 61.65 | 51.48 | 59.90 | 64.27 | 58.31 | 76.66 | ||||||
1500 | 74.69 | 20.01 | 71.57 | ساعت 32.00 | 69.16 | 44.84 | 67.13 | 55.16 | 65.38 | 68.65 | 63.79 | 82.14 |
مدل |
بند خروجی دیا (میلی متر) |
سرعت |
فشار متفاوت برای جریان هوای ورودی مختلف (M3/دقیقه) و قدرت شفت (کیلو وات) | |||||||||||||||
0.1 کیلوگرم بر سانتی متر2 | 0.2 کیلوگرم بر سانتی متر2 | 0.3 کیلوگرم در سانتی متر2 | 0.4 کیلوگرم بر سانتی متر2 | 0.5 کیلوگرم بر سانتی متر2 | 0.6 کیلوگرم در سانتی متر2 | 0.7 کیلوگرم بر سانتی متر2 | 0.8 کیلوگرم بر سانتی متر2 | |||||||||||
دور در دقیقه |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000 میلی متر جیوه20 | 5000mmH20 | 6000 میلی متر جیوه20 | 7000 میلی متر جیوه20 | 8000 میلی متر جیوه20 | ||||||||||
0.01 مگاپاسکال | 0.02 مگاپاسکال | 0.03 مگاپاسکال | 0.04 مگاپاسکال | 0.05 مگاپاسکال | 0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | |||||||||||
م3/دقیقه | KW | م3/دقیقه | کیلو وات | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | |||
SL 9020 |
250 (10 ") |
700 | 34.83 | 10.06 | 31.68 | 16.32 | 29.26 | ساعت 23.00 | 27.20 | 28.40 | 25.44 | 35.35 | 23.81 | 42.31 | ||||
850 | 43.92 | 12.22 | 40.77 | 19.82 | 38.35 | 27.93 | 36.29 | 34.48 | 34.53 | 42.93 | 32.89 | 51.38 | ||||||
1000 | 53.01 | 14.37 | 49.86 | 23.32 | 47.43 | 32.86 | 45.37 | 40.57 | 43.62 | 50.50 | 41.98 | 60.44 | 40.47 | 70.38 | 39.13 | 80.32 | ||
1150 | 62.09 | 16.53 | 58.94 | 26.82 | 56.52 | 37.79 | 54.46 | 46.65 | 52.70 | 58.08 | 51.07 | 69.51 | 49.55 | 80.94 | 48.22 | 92.37 | ||
1250 | 68.15 | 17.96 | ساعت 65.00 | 29.15 | 62.58 | 41.08 | 60.52 | 50.71 | 58.76 | 63.13 | 57.13 | 75.55 | 55.61 | 87.98 | 54.28 | 100.40 | ||
1400 | 77.24 | 20.12 | 74.09 | 32.64 | 71.66 | 46.01 | 69.60 | 56.79 | 67.85 | 70.71 | 66.21 | 84.62 | 64.70 | 98.54 | 63.36 | 112.45 | ||
1500 | 83.30 | 21.56 | 80.15 | 34.98 | 77.72 | 49.30 | 75.66 | 60.85 | 73.91 | 75.76 | 72.27 | 90.67 | 70.76 | 105.57 | 69.42 | 120.48 | ||
SL 9030 |
300 (12 ") |
700 | 52.65 | 13.82 | 48.12 | 23.54 | 44.68 | 33.83 | 41.78 | 42.20 | 39.24 | 52.61 | 36.97 | 63.01 | ||||
850 | 66.25 | 16.79 | 61.71 | 28.58 | 58.27 | 41.08 | 55.37 | 51.24 | 52.83 | 63.88 | 50.57 | 76.52 | ||||||
1000 | 79.84 | 19.75 | 75.31 | 33.62 | 71.86 | 48.32 | 68.96 | 60.28 | 66.43 | 75.15 | 64.16 | 90.02 | ||||||
1150 | 93.43 | 22.71 | 88.90 | 38.67 | 85.46 | 55.57 | 82.56 | 69.33 | 80.02 | 86.43 | 77.75 | 103.52 | ||||||
1250 | 102.49 | 25.67 | 97.96 | 43.71 | 94.52 | 62.82 | 91.62 | 78.37 | 89.08 | 97.70 | 86.82 | 117.03 | ||||||
1400 | 116.09 | 27.65 | 111.56 | 47.07 | 108.11 | 67.65 | 105.21 | 84.40 | 102.68 | 105.21 | 100.41 | 126.03 | ||||||
1500 | 125.15 | 29.62 | 120.62 | 50.44 | 117.18 | 72.49 | 114.28 | 90.43 | 111.74 | 112.73 | 109.47 | 135.03 | ||||||
مدل |
پورت اگزوز Dia (میلی متر) |
سرعت |
فشار متفاوت برای جریان هوای ورودی مختلف (M3/دقیقه) و قدرت شفت (کیلو وات) | |||||||||||||||
0.1 کیلوگرم بر سانتی متر2 | 0.2 کیلوگرم بر سانتی متر2 | 0.3 کیلوگرم در سانتی متر2 | 0.4 کیلوگرم بر سانتی متر2 | 0.5 کیلوگرم بر سانتی متر2 | 0.6 کیلوگرم در سانتی متر2 | 0.7 کیلوگرم بر سانتی متر2 | 0.8 کیلوگرم بر سانتی متر2 | |||||||||||
دور در دقیقه |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000 میلی متر جیوه20 | 5000mmH20 | 6000 میلی متر جیوه20 | 7000 میلی متر جیوه20 | 8000 میلی متر جیوه20 | ||||||||||
0.01 مگاپاسکال | 0.02 مگاپاسکال | 0.03 مگاپاسکال | 0.04 مگاپاسکال | 0.05 مگاپاسکال | 0.06 مگاپاسکال | 0.07 مگاپاسکال | 0.08 مگاپاسکال | |||||||||||
م3/دقیقه | KW | م3/دقیقه | کیلو وات | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | م3/دقیقه | KW | |||
SL 10027 |
300 (12 ") |
800 | 74.04 | 17.21 | 69.22 | 29.60 | 65.60 | 42.71 | 62.59 | 53.39 | 59.88 | 66.58 | 57.57 | 79.77 | ||||
900 | 79.06 | 19.36 | 74.24 | 33.30 | 70.63 | 48.05 | 67.61 | 60.07 | 64.90 | 74.90 | 62.59 | 89.74 | ||||||
1000 | 89.11 | 21.51 | 84.29 | 37.00 | 80.67 | 53.39 | 77.66 | 66.74 | 74.95 | 83.23 | 72.64 | 99.71 | 70.32 | 116.19 | 68.32 | 132.68 | ||
1100 | 99.16 | 23.66 | 94.34 | 40.70 | 90.72 | 58.73 | 87.70 | 73.42 | 84.99 | 91.55 | 82.68 | 109.68 | 80.37 | 127.81 | 78.36 | 145.94 | ||
1250 | 114.23 | 26.89 | 109.41 | 46.25 | 105.79 | 66.74 | 102.77 | 83.43 | 100.06 | 104.03 | 97.75 | 124.64 | 95.44 | 145.24 | 93.43 | 165.85 | ||
1400 | 129.30 | 30.11 | 124.47 | 51.80 | 120.86 | 74.74 | 117.84 | 93.44 | 115.13 | 116.52 | 112.82 | 139.59 | 110.51 | 162.67 | 108.50 | 185.75 | ||
SL 10034 |
350 (14 ") |
800 | 94.08 | 20.95 | 88.39 | 36.78 | 84.08 | 53.48 | 80.41 | 67.13 | 77.24 | 83.75 | 74.33 | 100.37 | ||||
900 | 100.42 | 23.57 | 94.72 | 41.38 | 90.41 | 60.17 | 86.74 | 75.52 | 83.57 | 94.22 | 80.66 | 112.92 | ||||||
1000 | 113.08 | 26.19 | 107.38 | 45.98 | 103.07 | 66.85 | 99.40 | 83.91 | 96.24 | 104.69 | 93.32 | 125.47 | ||||||
1100 | 125.74 | 30.12 | 120.04 | 52.87 | 115.74 | 76.88 | 112.06 | 96.50 | 108.90 | 120.39 | 105.99 | 144.28 | ||||||
1250 | 144.73 | 34.05 | 139.04 | 59.77 | 134.73 | 86.91 | 131.06 | 109.09 | 127.89 | 136.10 | 124.98 | 163.10 | ||||||
1400 | 163.73 | 36.67 | 158.03 | 64.37 | 153.72 | 93.59 | 150.05 | 117.48 | 146.89 | 146.56 | 143.97 | 175.65 |
تماس با شخص: Amelia
تلفن: 86-18051930311
فکس: 86-510-82752846
