جزئیات محصول:
|
تایپ کنید: | نوع دکل حفاری عمودی GEAR RACKS | موتور: | موتور دیزل |
---|---|---|---|
ظرفیت حفاری: | φ102 (4 ") / φ127 5") / φ140 (5 1/2 ") | نوع شاسی: | خزنده یا کامیون سوار شده است |
سکته مغزی POWER HEAD: | 13M | مست: | 3.2M |
برجسته: | دکل حفاری 3700 متر بالا,دکل نفتی 3700 متر بالا,دکل حفاری ایزو 9001 بالا |

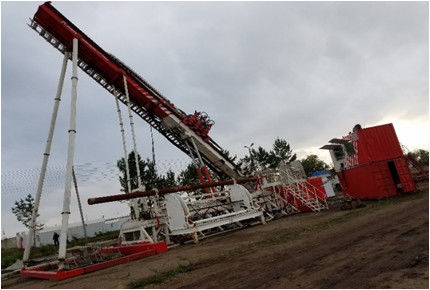

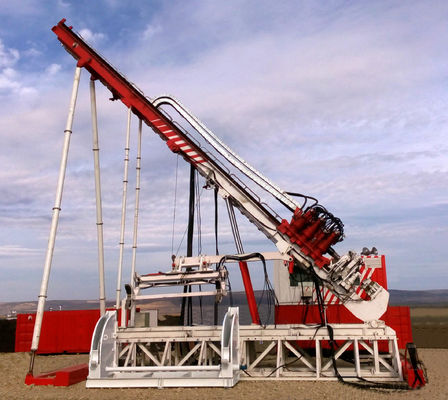

3700 متر هیدرولیک بالا قفسه دنده حفاری عمودی نوع روغن و گاز
شرح:
دکل حفاری سری TYC نوع جدیدی است که توسط شرکت ما بر اساس سالها تجربه در تولید و ساخت دکل حفاری بدون سنگر در ساخت و تولید متان نفتی و ذغال سنگ ، با توجه به ویژگی های دکل حفاری توسعه یافته است. ساخت و ساز در میادین نفت و گاز در داخل و خارج از کشور.
ویژگی:
طراحی دکل منطقی ، کامل و عملکرد برتر (مجموعه کامل تجهیزات: موتور اصلی ، اتاق کنترل ، نیروگاه و غیره) است.
عمدتا برای حفاری چاههای نفت ، متان بستر زغال سنگ ، گاز شیل و گاز طبیعی در چاههای با شیب مستقیم استفاده می شود.از مزایای ساختار جمع و جور ، حمل و نقل مناسب ، درجه بالای اتوماسیون و هزینه ساخت پایین برخوردار است. همچنین می تواند برای مهندسی خط لوله زیرزمینی بدون ترانشه استفاده شود.
ویژگی های دستگاه:
1. مته درایو هیدرولیک کامل را تصویب می کند ، که می تواند از نوع کامیون ، پلت فرم و نوع خزنده باشد.
2 ، سیستم تغذیه فشار و کشیدن دکمه و قفسه ، حرکت پایدار و قابل اعتماد ؛
3. دکل می تواند زاویه حفاری را در محدوده 12 تا 90 درجه تنظیم کند و دستگاه متحرک جلو و عقب بدیع و منحصر به فرد است.
4 ، کابین ظرف ، مجهز به تهویه مطبوع سرد و گرم ، برای ارائه دید خوب و محیط کار بزرگ و راحت ؛
5 ، می توان با جرثقیل کمکی تصادفی ، بارگیری و تخلیه دستکش لوله مته پیکربندی کرد.
6. مته از تکنولوژی کنترل الکترو هیدرولیک پیشرفته استفاده می کند و فناوری کنترل ترکیبی سنجش بار بسته و باز باعث می شود مصرف برق و گرمایش سیستم مته به حداقل برسد و کل دستگاه دارای راندمان بالایی باشد.
مشخصات:
مدل | TYC-150 | TYC-245 | TYC-320 | |
ظرفیت حفاری | φ102 (4 اینچ) | 2500 متر | 3200 متر | 3700 متر |
φ127 (5 اینچ) | 2000 متر | 2500 متر | 2900 متر | |
φ140 (5 1/2 اینچ) | 1500 متر | 2000 متر | 2400 متر | |
موتور | قدرت | 338 کیلو وات | 440 کیلو وات (2 ست) | 552 کیلو وات (2 ست) |
سرعت | 1900 دور در دقیقه | 2100 دور در دقیقه | 2100 دور در دقیقه | |
TYPE | موتور دیزل | موتور دیزل | موتور دیزل | |
چرخش | گشتاور/دور در دقیقه | 48000 نیوتن متر 52r/min |
60000 نیوتن متر 50r/min |
80000 نیوتن متر 45r/min |
24000 نیوتن متر 104 دور در دقیقه |
30000 نیوتن متر 100 دور در دقیقه |
40000 نیوتن متر 90 دور در دقیقه |
||
کشش و ظرفیت رانش | نیروی محرکه /سرعت | 1500 KN 11 متر در دقیقه |
2450 KN 9.6 متر در دقیقه |
3200 KN 10.5 متر در دقیقه |
نیروی محرکه /سرعت | 100 KN 23 متر در دقیقه |
1600 KN 21 متر در دقیقه |
2000 KN 22 متر در دقیقه |
|
نیروی محرکه /سرعت | 500 KN 35 متر در دقیقه |
750 KN 33 متر در دقیقه |
900 KN 35 متر در دقیقه |
|
سرعت رانش به وزن سر قدرت دکل و نیروی کمانش لوله مته مربوط می شود. | ||||
نوع CHASSIS | شاسی نصب شده CRAWLER | 2 کیلومتر در ساعت | 2.2 کیلومتر در ساعت | 1.8 کیلومتر در ساعت |
کامیون شاسی بلند کامیون | 80 کیلومتر در ساعت | 80 کیلومتر در ساعت | 80 کیلومتر در ساعت | |
سیستم CLAMPING | TORQUE آرایش | 60 KNm | 60 KNm | 120 KNm |
TURQUE SHACKLE | 12 نیوتن متر | 12 نیوتن متر | 300 نیوتن متر | |
فاصله شناور | 500 میلی متر | 500 میلی متر | 500 میلی متر | |
از طریق DIAMATER | Φ255 | Φ300 | Φ360 | |
سر قدرت | سکته | 13 متر | 13 متر | 13 متر |
نوع انتقال | GEAR RACK | GEAR RACK | GEAR RACK | |
قطر چرخان آب | Φ75 | Φ89 | Φ102 | |
MAST | فاصله کشویی | 3.2 میلیون | 3.2 میلیون | 3.2 میلیون |
تنظیم زاویه | 10-90 درجه | 10-90 درجه | 10-90 درجه | |
WINELINE WINCH (اختیاری) | نیروی کششی | 1.5 تن | 1.5 تن | 1.5 تن |
سرعت | 200 متر در دقیقه | 240 متر در دقیقه | 280 متر در دقیقه | |
ظرفیت طناب | 2000 متر | 2500 متر | 3000 متر | |
جرثقیل حفاری (اختیاری) |
بالا بردن وزن | 6.3 متر مربع | 6.3 متر مربع | 6.3 متر مربع |
شعاع کار | ||||
اتاق عمل | وزن | 5500 کیلوگرم | ||
ابعاد | 6058 میلی متر × 2600 میلی متر × 2600 میلی متر | |||
ماشین اصلی | وزن | 35 تن | 40 تن | 43 تن |
ابعاد | 17 متر*3.1 متر*3.3 متر | 17.2 متر*3.1 متر*3.3 متر |
18.5 متر*3.1 متر*3.3 متر |
