150-400mm 300-400m حفاری گمانه عمیق

Φ150 — Φ400mm 300 ~ 400m عمیق چاه آب عمیق DTH خاک خشک ، سنگ ، منطقه ماسه

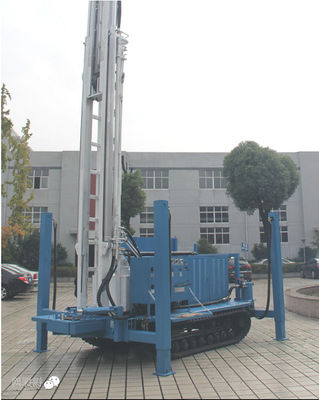

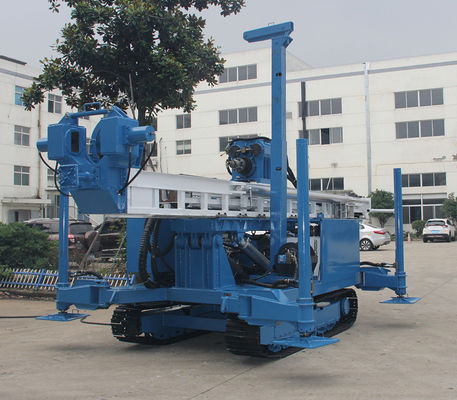

دکل حفاری هیدرولیک YDL-300DT یک محصول جدید حفاری چاه آب است که هدف آن برآوردن تقاضای پروژه چاه های عمیق آب و تسخیر بازار جدید است. این یک دکل حفاری هیدرولیک جدید ، کارآمد ، کم مصرف و چند منظوره است.

برنامه های کاربردی:

● چاه آب و سوراخ زمین گرمایی.
● میکروپایل ، مترو ، ساختمانها ، فرودگاه و سایر موارد
گودال پایه عمیق برای لنگر انداختن.
gr تزریق جت تک ، دو ، سه تایی
hole سوراخ انفجار ، سوراخ لنگر ضد شناور.

ویژگی های اصلی:

ability توانایی مته قوی ، کاربرد گسترده ، سرعت مته سریع ، جابجایی آسان در تصادف.
speed سرعت چرخش قابل تنظیم است که مته را در دسترس برای انواع تکنیک های مته قرار می دهد.
two استوانه دو عدد روی دکل وجود دارد که ظرفیت کشش را تا 25T افزایش می دهد.
rig دکل حفاری از دکل تلسکوپی استفاده می کند. سکته مغزی 7 متر است که برای استفاده از میله مته 6 متری در دسترس است
سر وقت.
design طرح ثبت اختراع تلسکوپ در شافت خروجی به طور موثری از ابزار حفاری محافظت می کند.
● مته یک سیستم گیره هیدرولیک و شکست را به منظور آچار خودکار نصب کرد
لوله ها و ابزارهای مته.
cha شاسی خزنده با سیستم پلت فرم چرخشی ، حرکت را آسان و سریع می کند.لاستیک
خزنده اختیاری است
rig دکل حفاری 4 عدد جک بلند دارد که به راحتی می توان کامیون را بدون جرثقیل بارگیری کرد.
● مته وینچ 1.5 تنی نصب کرد.

قابل استفاده برای انواع تکنیک های مته:

بوته خشک ---------------------------------- خاک خشک
چکش DTH ------------------------------ منطقه صخره ای
مته پوشش گلی ------------------------- ماسه یا منطقه شل
مته DTH ODEX ------------------------ منطقه سنگریزه یا سنگ شکسته

پارامترهای فنی دستگاه حفاری YDL-300DT

قطر سوراخ Φ150 — Φ400 میلی متر
عمق سوراخ 300-400 متر
اعمال سختی سنگ ｆ = 6—20
فشار کمپرسور هوا 1.2-4MPa
جریان کمپرسور هوا 16-50 متر مکعب در دقیقه
سرعت چرخشی 0 ～ 25r/دقیقه
4،9،12،14،19،24،
25،28،38،48،50،63 ،
76،101 ، 127r/min

0 ～ 39r/min 6،14،18،22،30،37،39،44 ،
59،75،78،99،119،159 ، 200r/min

گشتاور NM 13900Nm (17MPa) 10000Nm (17MPa)

حداکثر ظرفیت 25T را بالا بکشید

سرعت 0-3 متر در دقیقه را افزایش دهید 3،3.74،7.54،15.08،18.1 ،
21.84 متر در دقیقه
ظرفیت تغذیه 12.8T
سرعت تغذیه 0-5.9m/min 5.9،7.34،14.78،29.57 ،
42.83 متر در دقیقه
سیلندر تغذیه 3500 میلی متر
حداکثر ضربه سر دوار 7000 میلی متر
ضربه کشویی دکل 1500 میلی متر
زاویه کار دکل -5 ～ 90 درجه
حداقل ارتفاع تا زمین 360 میلی متر
وینچ ظرفیت 1.5T را بالا می برد
وینچ با سرعت 20 متر در دقیقه حرکت می کند
وینچ وایرلس φ10mm
طول سیم وینچ 50 متر
روش چرخاندن پلت فرم Manul (پین)
سرعت حرکت خزنده 1.5 متر در ساعت
قابلیت صعود 25 درجه
موتور الکتریکی 55+18.5 کیلو وات
دیزل نوع 110kw ، 1500r/min
به طور کلی (L × W × H) میلی متر 6800 × 2100 × 2750 (حمل و نقل)
وزن 10000 کیلوگرم
