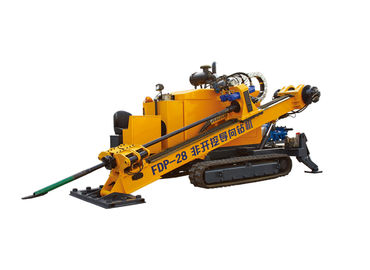

The FDP-28 horizontal directional drilling rig is driven with full hydraulic system. دکل حفاری جهت افقی FDP-28 با سیستم هیدرولیک کامل هدایت می شود. Propelled with its own crawlers. با خزنده های خود حرکت می کند. With reasonable structure, easy operation, high efficiency; با ساختار معقول ، بهره برداری آسان ، راندمان بالا؛ main hydraulic components, motor and mud pump all selected and adopted from domestic famous-brand products as auxiliary equipemts; اجزای اصلی هیدرولیک ، موتور و پمپ گل و لای همه از محصولات معروف مارک داخلی به عنوان تجهیزات کمکی انتخاب و پذیرفته شده اند. with durable rubber belts of crawlers, the rig is suitable for moving in the city with no injury of pavement. با داشتن تسمه های لاستیکی بادوام از خزنده ها ، دکل مناسب برای حرکت در سطح شهر بدون آسیب دیدگی پیاده رو مناسب است. And the rig could get on and off standard trailer on its own and it is quick and convenient for transportation and allocation. و دکل می تواند تریلر استاندارد را به تنهایی روشن و خاموش کند و برای حمل و نقل و تخصیص سریع و راحت است. With low center of gravity, the rig is durable and reliable and in good stability with graceful structure. با داشتن مرکز ثقل کم ، دکل بادوام و با دوام و قابل اعتماد بوده و از لحاظ ساختاری برازنده از مقاومت بالایی برخوردار است.

• قطعات اصلی و مؤلفه های کمکی از محصولات با برند معروف در داخل و خارج از کشور انتخاب و تصویب می شوند.

• قدرت قوی تر و صدای کم موتور دیزل کامینز پذیرفته شده ، دکل مناسب تر برای عملکرد در سطح شهر است.

• با گشتاور بالا و عملکرد پایدار ، سر مته توسط چهار موتور موازی با دو سرعت هدایت می شود.

• با کنترل از راه دور سیمی ، مجموعه های مسیر کار ساده ای دارند.

• The mud pump is driven hydraulically with mechanical gear shift/stepless speed change. پمپ گل با تغییر دنده مکانیکی / تغییر سرعت stepless به صورت هیدرولیکی هدایت می شود. The displacement could be adjusted flexibly according to different geological conditions and performance techniques. جابجایی با توجه به شرایط زمین شناسی مختلف و تکنیک های عملکرد قابل انعطاف پذیر است.

• میلگرد به قطر 73 میلی متر و طول 3 متر ، ابزار حفاری با لوازم جانبی مطابق کامل است و می تواند مطابق نیاز مشتری به طور غیرمعمول تولید شود.

• مجهز به وسایل برقی هیدرولیکی ، دکل را می توان با راحتی و سهولت به تعادل و ثبات تنظیم کرد.

• مجهز به صورت جداگانه از واحد پردازش گل ، با استفاده از روش فرآیند ذخیره سازی تزریق و چرخه ، راندمان افزایش یافته و شدت زایمان کاهش می یابد.

• اطلاعات فنی FDP-28 / FDP / 28Z

  دستگاه اصلی
  قدرت موتور	132KW (177HP) @ 2200r / min
  Max. حداکثر Push capacity ظرفیت فشار	280KN (62944 پوند)
  Max. حداکثر Pull capacity ظرفیت را بکشید	280KN (62944 پوند)
  دارای گشتاور	10000 N · M (7370 lbf · ft)
  Spindle توخالی RPM	کمتر از 0-56r ​​/ min
  	0-112r / min بالا
  تغذیه سکته مغزی	3300 میلی متر (130 اینچ)
  قطر سوراخ راهنما	130 میلی متر (5.12 اینچ)
  زاویه حفاری	0 ° 20 درجه
  فشار سیستم هیدرولیک	20Mpa (2901 psi)
  سرعت سفر	2-2.6 کیلومتر در ساعت (6560-8528 پا در ساعت)
  سبک ساختاری	یکپارچه با خزنده لاستیکی و پمپ گل
  ابعاد (L × W × H)	5700 × 2100 × 2000 میلی متر (83 22 225 × 79 اینچ)
  وزن	8200 کیلوگرم (18080 پوند)
  پمپ گل
  مشخصات	BW-250
  Max. حداکثر Discharge تخلیه	250 لیتر در دقیقه (66US گالون در دقیقه)
  فشار اوج	10 مگاپاسکال (1450 psi)
  سیستم پردازش گل
  داده های موتور	موتور بنزینی 4KW (5.4HP)
  پارامتر پمپ	KGP30 ، 30 م3/ ساعت (1059 پا3/ ساعت)
  ظرفیت پردازش گل	6 م3/ ساعت (212 پا3/ ساعت)
  مخزن گل	2M3 (71 پا3/ ساعت)
  ابزار حفاری و سیستم کمکی
  مشخصات راد	3000 73 3000 میلی متر (118 2. 87/2 اینچ)
  راهنمای بیت	130 میلی متر (5.12 اینچ)
  رامر	325؛ 400؛ 500؛ 600؛ 720mm (12.8؛ 15.7؛ 19.7؛ 23.6؛ 28.3 اینچ)
  پخش کننده	40T (88200 پوند)
  ردیاب	قسمت اختیاری
