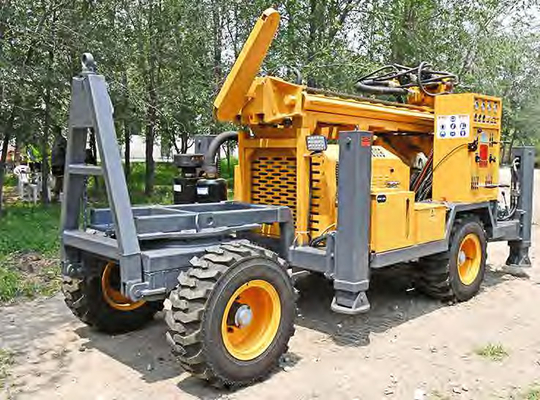

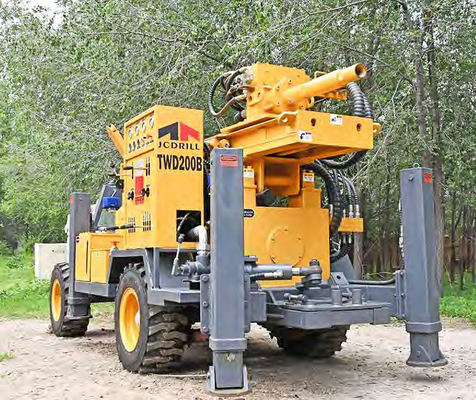

DTH Air & MUD Drilling 200m Heavy Duty 4 چرخ دکل حفاری چاه آب تریلر نصب شده



دکل حفاری چاه آب چند منظوره تریلر سری TWD یک دکل حفاری چاه آب هیدرولیک کارآمد و چند منظوره است. به دلیل داشتن گشتاور بیشتر در میز گردان، راندمان بالایی دارد و عمدتاً برای چاه آب در صنعت و کشاورزی استفاده می شود. پایه ساختمان دفاع ملی، اکتشافات زمین شناسی، چاه زمین گرمایی و سایر پایه های کار، در داخل و خارج از کشور محبوب است.





>> کنسول کنترل متمرکز برای هر دستکاری و کنترل مناسب است.کشیدن و بلند کردن سریع باعث کاهش زمان کمکی و افزایش راندمان کار می شود.

>> سیستم محرک اصلی، جعبه انتقال، جعبه دنده، واحد دو وینچ، پمپ گل، صفحه گردان، برج حفاری، سیستم تغذیه روی شاسی نصب شده است.

>> این یک دکل حفاری هیدرولیکی با گردش جهت است.این می تواند به پمپ گل BW 160/BW250/B2450 مجهز شود که دوغاب را به عنوان مایع شستشو می پذیرد و در صورت مجهز بودن به مته مناسب می تواند روی خاک رس، ماسه و سنگ سوراخ کند.

>> قدرت دکل حفاری از یک موتور دیزل می آید، موتور دیزلی با قدرت بالا پمپ پیستون فشار بالا با جابجایی بزرگ را به حرکت در می آورد و با عملکرد پویا و پایدار قدرتمند مشخص می شود.

>> سر دوار، دارای دو دنده، سرعت چرخش 0-80 و 115 دور در دقیقه تنظیم بدون پله و دکل های حفاری با گشتاور چرخشی بالا است.

>> نیروی کشش را می توان تنظیم و کنترل کرد، که دستگاه را با حفاری سوراخ عمیق سازگار می کند.

>> این می تواند ژنراتوری را راه اندازی کند که برای جوشکاری یا روشنایی برای کار در شب راحت باشد.

>> وینچ اصلی روی دکل موجود است، بنابراین در هنگام حفاری دکل روی سنگ گل و سازند هوازدگی، کارایی بالایی دارد.





مشخصات	واحد	TWD180	TWD200
زمین شناسی حفاری شد		همه نوع	همه نوع
نوع حفاری		DTH & MUD	DTH & MUD
سیستم مته و عملکرد		هیدرولیک	هیدرولیک
قطر سوراخ	میلی متر	Φ90—Φ305	Φ90—Φ355
عمق سوراخ	متر	180	200
گشتاور چرخشی	نیوتن متر	4200-5600	4200-5600
سرعت دوران	دور در دقیقه	45-115	0-115
قطر لوله مته	میلی متر	76/89/102	76/89/102
طول لوله مته	میلی متر	3000	3000
حداکثرسرعت تغذیه	M/min	2-17	2-17
حداکثرسرعت بلند کردن	M/min	1.5-12.4	1.5-12.4
تغذیه سکته مغزی	میلی متر	350	350
حداکثرظرفیت عقب نشینی	تی	12	14
نیروی بالابر وینچ	تی	1.2 (اختیاری)	1.5
موتور
نوع موتور دیزلی		4 سیلندر، خنک کننده آب	4 سیلندر، خنک کننده آب
برند موتور دیزل		کوانچای	یوچای
قدرت اسب رتبه بندی شده	کیلووات	55	77
کمپرسور مورد نیاز (اختیاری)
فشار مورد نیاز	Mpa	15-30	15-30
مصرف هوا	m³/min	1.5-2.5	1.5-2.5
پمپ گل (اختیاری/جدا)
مدل		BW250	BW250/BW450
جابه جایی	L/Min		250/450
فشار تخلیه (Mpa)	Mpa	2.5-7	2.5-7/2-5
تریلر
نوع تریلر		تریلر 4 چرخ، چرخ جلو با فرمان
تحرک		توسط وانت یا کامیون سبک یدک می شود
بعد، ابعاد، اندازه
وزن خالص	کیلوگرم	3750	4100
حمل و نقل LxWXH	میلی متر	4000*1820*2150	4150*1850*2160
ترخیص کالا از گمرک زمینی	میلی متر	300	305
