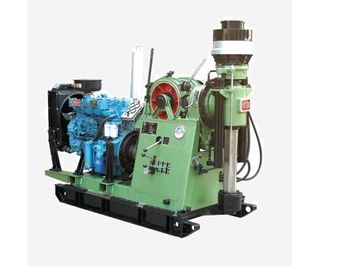

XY-2B نوع اسپیندل نوع هسته حفاری حفاری هسته شفت عمودی

حفاری دکل حفاری نوع (XY-2)

IGeneral
متد اصلی هسته XY-2 با توجه به توسعه کارهای زمین شناسی به منظور رفع نیاز کاربران طراحی شده است. این یک نوع مته سوراخ کننده هسته نوع جدید است.
این دستگاه برای حفاری اکتشاف زمین شناسی مهندسی، حفاری حفاری هیدروژئولوژیکی و حفاری های عمیق حفاری از جمله حفاری هسته ای با بولینگ تنگالوی-کاربید و الماس به طور عمده استفاده می شود.

مشخصات این دستگاه عبارتند از:
1. سبک وزن، انتقال آسان.
2. با استفاده از winch traversal، این امر موجب برطرف شدن خطوط متقابل دلخواه سیم ها و سریع از بین رفتن لنگر در طول مسیر می شود.
3. انتقال کمربند برای سرعت بالا به منظور مته کردن نرم در تشکیل ناهموار و کاهش آسیب به قطعات و دیگر شکست مکانیکی به تصویب رسید.
4. در سوراخ بزرگ اسپیندل.
5. با دامنه وسیع سرعت و torquemoment بزرگ در سرعت پایین، مناسب برای زمین شناسی مهندسی زمین شناسی و اکتشافات آب.
6. انبار در انتقال و تحویل پایدار است.
7. موتور دیزلی Deutz F3L 912 یا موتور الکتریکی 22Kw برای انتخاب شما.
مشخصات II
1. ظرفیت حفاری
نوع حفاری: عمق حفاری
حفاری اساسی بنیادی: 100 متر (328 پا)
حفاری آب حفاری: 150 متر (492 پا)
حفاری هسته ای: 600 متر (1968 فوت)

2. روتاتور
نوع موتور قدرت: دیزل الکتروموتور
سرعت مثبت (r / min): 92؛ 152؛ 230؛ 330؛ 293؛ 485؛ 734؛ 1056 92؛ 152؛ 230؛ 330؛ 293؛ 485؛ 734؛ 1056
سرعت منفی (r / min): 81؛ 258 81؛ 258
حداکثر گشتاور اسپیندل: 2.1 کیلوگرم (1548 فوت فوتبالی) 2.1 کیلوگرم (1548 فوت فوتبالی)
اسپیندل I. D: 93 میلیمتر (3.66 اینچ) 93 میلیمتر (3.66 اینچ)
3. حفر
ظرفیت بالابر (یک سوم از طناب) ------------- 31300؛ 12600؛ 8800 N (7034؛ 2831؛ 1978 lbf)
سرعت بالا بردن طناب (طناب سوم) ----- 0.64؛ 1.05؛ 1.6؛ 2.3 متر در ثانیه (2.1، 3.44، 5.25، 7.54 اینچ / ثانیه)
سیم طناب دی. --------------------------------------------- 12.5 میلیمتر (0.49 اینچ )
درام دایره -------------------------------------------------- 194 میلی متر (7.64 اینچ)
دیاف رام ترمز --------------------------------------------- 360 میلیمتر (14.17 اینچ )
طول طبل ----------------------------------------------- 150 میلیمتر (5.91 اینچ)
عرض باند ترمز ----------------------------------------- 90 میلیمتر (3.54 اینچ)
ظرفیت درام ------------------------------------------ 80 متر (262.4feet)
4. مسافرت
سیلندر بازگشتی ------------------------------- 600 میلیمتر (23.62 اینچ)
فاصله بین دستگاه حفاری و سوراخ ------------------- 420 میلیمتر (16.54 اینچ)
5. سیستم تحت فشار
ID سیلندر ------------------------------------------- 70 میلیمتر (2.76 اینچ )
دیود سیلندر ------------------------------------- 35 میلی متر (1.38 اینچ)
حداکثر فشار -------------------------------------- 45 KN (10116 lbf)
حداکثر نیروی کشش ------------------------------------- 60 KN (13488 lbf)
سیلندر سکته مغزی ------------------------------------ 550 میلیمتر (21.65 اینچ)
6. پمپ روغن
نوع: CBF-E416-AL
جابجایی ------------------------------------------- 16 L / min (4.22 گالن آمریکا / دقیقه)
سرعت (r / min) ------------------------------------------ 1500
فشار کاری ---------------------------------- 8 Mpa (1160 psi)
حداکثر فشار --------------------------------------- 20 Mpa (2901 psi)
7. میله حفاری

BQ / NQ / HQ

8. موتور قدرت
دیزل موتور Deutz F3L 912 28KW (37.5HP) 1500 دور در دقیقه
الکتروموتور Y180L-4 22KW (29.5HP) 1470 دور در دقیقه
9. ابعاد (L × W × H) ------------------------------- 2163 × 950 × 1863 میلیمتر (85.71 × 37.40 × 73.35 اینچ)
10. وزن مته (بدون واحد قدرت) -------------- حدود 950 کیلوگرم
