جزئیات محصول:
|
مدل: | Cummins 6CTA (توربوشارژ و شارژ آب خنک) | جابه جایی: | 8.3 لیتر (2.19 گالن ایالات متحده) |
---|---|---|---|
قدرت: | 178 کیلو وات (240 اسب بخار) | RPM دارای رتبه بندی (تنظیمات کارخانه): | 2200 دور در دقیقه |
موتور چرخش: | موتور هیدرولیک دوتایی - سازنده متغیر و برگشت پذیر: SAUER-DANFOSS | وزن: | 14500 کیلوگرم (31973 پوند) |
ابعاد حمل و نقل (L × W × H): | 5900 × 2240 2500 میلی متر (232.3 × 88.1 × 98.4 اینچ) | ||
برجسته: | دکل هسته ای کامل هیدرولیک الماس,دکل هسته ای الماس 179 کیلو وات,دکل هسته ای الماس کامینز |

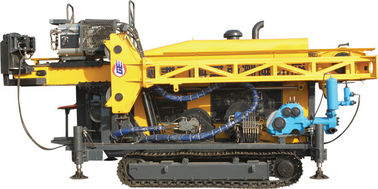

دکل هسته ای کامل هیدرولیک HYDX-6 با موتور دیزل کامینز 179 کیلو وات
این دستگاه حفاری هیدرولیکی HYDX-6 محصولی جدید است که توسط ماشین آلات حفاری Lillyungang HH Drill-Tech ساخته شده است.این یک دکل حفاری کاملاً جدید است که بر اساس تکنیک های پیشرفته در جهان ساخته شده است.HYDX-6 از نظر طراحی مناسب ، از نظر عملکرد عالی ، کار با آن آسان و برای نگهداری راحت است.
دکل هسته ای هیدرولیک هیدرولیک HYDX-6 را می توان به صورت حفاری مورب و عمودی استفاده کرد.با استفاده از یک دکل مجهز به الماس و حفاری بیت آلیاژ کاربید ، می توان از آن در زمینه های زمین شناسی ، متالورژی ، استخراج زغال سنگ ، صنعت هسته ای و اندازه گیری هیدرولوژی استفاده کرد.این یک دستگاه حفاری برجسته چین برای حفاری BQ ، NQ ، HQ و PQ است.
1. ویژگی های اصلی دکل:
دکل هسته ای الماس هیدرولیک ، مجهز به پیست ، دارای سیستم رانندگی هیدرولیک است.این سازه دارای ساختار مختصر اما پیشرفته ای است که هد قدرت آن توسط یک موتور متغیر هدایت می شود و سرعت آن برای 2 دنده قابل تنظیم است.با کارکرد سیلندر روغن با یک زنجیره قابل تغییر سرعت ، عملکرد آن پایدار و قابل اعتماد است.دکل در محدوده 0 تا 90 درجه قابل تنظیم است تا از زاویه مناسب سوراخکاری اطمینان حاصل شود.مرکز ثقل کم دکل نوید عملیاتی پایدار را می دهد.و این دکل هسته ای الماس هیدرولیک شرایط کار راحت و راحت با نمای گسترده را برای اپراتورها فراهم می کند.به طور خلاصه ، دکل هسته ای الماس هیدرولیک رئوس مطالب زیبایی دارد و ایده طراحی مردم مدار را نشان می دهد.
(1) دکل هسته ای الماس هیدرولیک با کیفیت قابل اطمینان
قطعات اصلی و تجهیزات کمکی از جمله موتور ، موتور دیزلی ، پمپ هیدرولیک ، گیربکس دنده و برخی شیرهای کلیدی و لوازم جانبی هیدرولیک ، همگی محصولات با مارک های شناخته شده هستند.
(2) کارایی بالا
گشتاور بزرگ ، نیروی محرکه قدرتمند ، طراحی منطقی و عملی ، حالت کنترل پیشرفته و میله حفاری به طول 6 متر (19.7 فوت) بهره وری بالای دکل را تضمین می کند.
(3) حفاظت از محیط زیست
موتور دیزل به طور حرفه ای برای کاهش سر و صدا و سایر آلودگی ها طراحی شده است (سر و صدا نمی تواند بیش از 72db باشد) ، که باعث می شود دکل مناسب در مناطق شهری کار کند.
(4) دکل هسته ای الماس هیدرولیک صرفه جویی در انرژی
تکنیک پیشرفته کنترل سنسور بارگیری به دکل هسته ای الماس هیدرولیک کمک می کند تا مصرف نیروی محرکه و تخلیه گرما را در حداقل میزان کاهش دهد.
HYDX-6 دارای ظاهر خارجی برجسته ، ساختار متراکم ، عملکرد قابل اعتماد و سیستم عامل انعطاف پذیر است.همه این عوامل باعث شده است که دکل بهترین انتخاب در بین محصولات مشابه در بازارهای داخلی و خارجی باشد.
دومپارامترهای اصلی عملکرد HYDX-6
ارقام موجود در این جداول بر اساس تجارب میدانی محاسبه شده است و به طور منطقی انتظار می رود.ظرفیت واقعی حفاری به ابزار و شرایط موجود ، تکنیک های حفاری و تجهیزات مورد استفاده بستگی دارد.
موتور دیزل | مدل | Cummins 6CTA (توربوشارژ و شارژ آب خنک) |
جابه جایی | 8.3 لیتر (2.19 گالن ایالات متحده) | |
قدرت | 178 کیلو وات (240 اسب بخار) | |
RPM دارای رتبه بندی (تنظیمات کارخانه) | دور 2200 دور در دقیقه | |
ظرفیت حفاری | دکل هسته ای BQ Hydraulic Diamond | 2000 متر (6560 فوت) |
NQ | 1600 متر (5248 فوت) | |
مقر | 1300 متر (4264 فوت) | |
دکل هسته ای الماس PQ هیدرولیک | 1000 متر (3280 فوت) | |
چرخش موتور | موتور هیدرولیک دوتایی - سازنده متغیر و برگشت پذیر: SAUER-DANFOSS | |
دور در دقیقه | دو تغییر / تغییر مرحله ای 0-1100 دور در دقیقه | |
نسبت دکل هسته ای هیدرولیک الماس | اول 8.776: 1 دوم 2.716: 1 | |
سر بازکن | راه کشویی جانبی با درایو هیدرولیک | |
سر مته | هیدرولیک چاک (PQ) | گشودن هیدرولیکی ، بست فنر دیسکی ، ظرفیت محوری محکم بسته نوع C 222 400 N |
حداکثرگشتاور | 6400 N · m (4717 lbf · ft) | |
قطر را نگه دارید | 121 میلی متر (4.76 اینچ) | |
حداکثرظرفیت بالابری اسپیندل | 220 کیلو نیوتن (49456 پوند) | |
حداکثرتغذیه نیرو | 110 کیلو نیوتن (24728 پوند) | |
پمپ اولیه | پمپ هیدرولیک: پمپ محوری متغیر محوری پمپ Triplex برای رانندگی چرخاننده ، پمپ گل وینچ و جک های تسطیح کننده.با سیستم سنجش بار. | سازنده: پمپ اول DANFOSS: 200 لیتر در دقیقه در 31.5 مگاپاسکال پمپ دوم: 120 لیتر در دقیقه در پمپ سوم 28 مگاپاسکال: 102 دور در دقیقه در 16 مگاپاسکال |
مخزن هیدرولیک | ظرفیت | 420 لیتر (111 گالن ایالات متحده) |
سرعت بالا بردن (تک سیم) | 38-70 متر در دقیقه (طبل برهنه) | |
ظرفیت اصلی | نیروی بالابرنده (تک سیم) | 120kN (26976 پوند) |
بلند کردن | قطر سیم فولادی | 22 میلی متر (0.86 اینچ) |
طول سیم فولادی | 50 متر (164 فوت) | |
ظرفیت Wireline Hoist | نیروی بالابرنده (تک سیم) | 15 کیلو نیوتن (3372 پوند) (طبل برهنه) |
قطر سیم فولادی | 6 میلی متر (0.24 اینچ) | |
طول سیم فولادی | 2000 متر (6560 فوت) | |
ماست قد | 11 متر (36 فوت) | |
Mast Adjusting Angle | 0 درجه - 90 درجه | |
زاویه حفاری دکل هسته ای الماس هیدرولیک | 45 درجه خاموش افقی تا 90 درجه چرخشی پایین | |
ماست | تغذیه سکته مغزی | 3800 میلی متر (150 اینچ) |
لغزش سکته | 1500 میلی متر (59 اینچ) | |
خوراک کشیدن | 22000 کیلوگرم (48510 پوند) | |
تغذیه رانش | 11000 کیلوگرم (24255 پوند) | |
میله را بکشید | 3 متر یا 6 متر (9.84 پا یا 19.68 پا) | |
تایپ کنید | پیستون پیستونی سه گانه پیستون | |
مدل | BW320 | |
پمپ گل و لای | سکته | 110 میلی متر (4.3 اینچ) |
حجم خروجی | 320،230،165،118 L / min (84.5 ، 61 ، 44 ، 31 گالن ایالات متحده در دقیقه) | |
فشار تخلیه | 4.0 ، 5.0 ، 6.0 ، 8.0 مگاپاسکال (580 ، 725 ، 870 ، 1160 psi) | |
گیره پا | دامنه بستن | 55.5-117.5 میلی متر (2.19-4.63 اینچ) از سوراخ Ф154 میلی متر (6.06 اینچ) |
وزن | 14500 کیلوگرم (31973 پوند) | |
دیگران | ابعاد حمل و نقل (L × W × H) | 5900 × 2240 2500 میلی متر (232.3 × 88.1 × 98.4 اینچ) |
راه حمل و نقل | خزنده استیل |
