ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig

ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig
large.img.alt

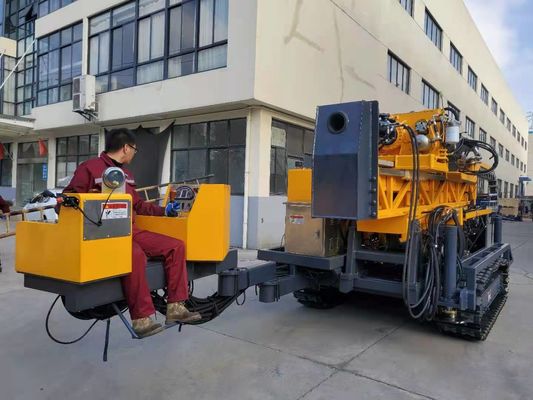

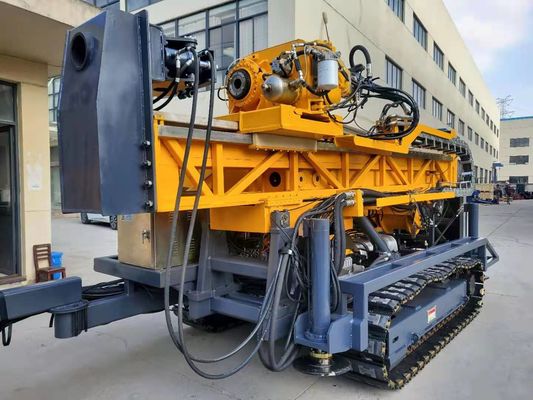

ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig

تصویر بزرگ :  ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig

جزئیات محصول:
محل منبع: چین
نام تجاری: SINOCOREDRILL
گواهی: ISO9001 ,CE
شماره مدل: Cr15
پرداخت:
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: Negotiable
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 3 ماه

ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig

شرح
تایپ کنید: دکل مته هسته کامل هیدرولیک مدل: Cr15
موتور: Cummins QSB6.7 (EU Stage IIIA) 178 کیلو وات ظرفیت حفاری: BQ 2050M NQ 1650M HQ 1350M PQ 950M
ابعاد حمل و نقل: ۲۴۸۰ میلی متر 80 ۵۹۸۰ وزن: 10500 کیلو گرم
برجسته:

دکل حفاری 1350 متری

,

دکل حفاری 950 متری

,

دکل حفاری زمین شناسی موتور کامینز دیزل

ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig





تجهیزات پیشرفته HYDX-5A را به روز کنید





دکل حفاری سری CR نوع جدیدی از دستگاه حفاری هیدرولیک کامل است که توسط کارخانه ما بر اساس سالها تجربه در اکتشافات زمین شناسی و بازار فعلی و بیشترین نیاز کاربران طراحی و تولید شده است.این دستگاه برای زمینهای ساده و تپه ای ، کار در محیط های با درجه حرارت بالا و مناطق سرد استفاده می شود.دستگاه اصلی از خزنده شاسی خودران ، قدرت موتور ، پمپ گل ، وینچ و سایر ساختارهای یکپارچه استفاده می کند ، همچنین می تواند ساختار کامیون پلت فرم سفارشی شود ، عمدتا برای بررسی و اکتشافات معدنی جامد فلزی و غیر فلزی استفاده می شود ، علاوه بر این ، همچنین می تواند در اکتشافات زمین شناسی مهندسی ، بررسی هیدروژئولوژی ، شناسایی و اکتشاف میدان نفت و گاز ، حفاری چاه آب و غیره استفاده شود.دکل دارای طرح منطقی ، ساختار جمع و جور ، عملکرد برتر ، عملکرد ساده و نگهداری راحت است.این تجهیزات ایده آل برای حفاری کورینگ است.





1. ویژگی های دستگاه:



دستگاه از هیدرولیک کامل استفاده می کند و در مسیر فولادی قدم می زند.هد قدرت توسط پمپ متغیر و موتور متغیر هدایت می شود و ماشین دارای چهار تنظیم سرعت بدون گام ، با ساختار پیشرفته و ساده است.استوانه به طور مستقیم به سیستم تغذیه می شود ، حرکت پایدار و قابل اعتماد است.دکل می تواند زاویه باز شدن را در محدوده 0 تا 90 درجه تنظیم کند.مرکز ثقل کل دستگاه کم است و ثبات خوبی دارد.زمینه دید خوب و محیط کار بزرگ و راحت را در اختیار اپراتورها قرار دهید.شکل کلی زیبا است و نشان دهنده مفهوم طراحی مردم محور است.



1) عملکرد قابل اعتماد

لوازم جانبی اصلی در سطح بین المللی خریداری می شود.موتور دیزل ، پمپ هیدرولیک ، شیر اصلی ، موتور ، کاهنده سفر و لوازم جانبی کلیدی هیدرولیک همه از مارک های معروف داخلی و خارجی انتخاب شده اند.

2) بسیار کارآمد

گشتاور بزرگ ، پیکربندی قدرت بالا ، طراحی سازه ای مناسب ، حالت عملکرد پیشرفته و لوله مته به طول 6 متر ، ساخت کارآمد مته را تضمین می کند.

3) حفاظت از محیط زیست

انتشار موتور دیزل سومین موتور دیزل تزریق الکترونیکی ملی ، انتشار آلایندگی کم ، طراحی حرفه ای کاهش سر و صدا است ، به طوری که RIGS حفاری می تواند برای ساخت و سازهای شهری مناسب باشد.

4) صرفه جویی در انرژی

دکل از فناوری پیشرفته کنترل حساس به بار استفاده می کند تا مصرف برق و حرارت سیستم را به حداقل برساند.



2. زمینه کاربرد



دستگاه حفاری CR-15 عمدتا برای حفاری شیب دار و مستقیم استفاده می شود که برای زمین شناسی ، متالورژی ، زغال سنگ ، صنایع هسته ای ، هیدرولوژی و سایر صنایع مناسب است.این یک تجهیزات اصلی حفاری عمدتا برای حفاری الماس و آلیاژ سخت است.





اجزای اصلی دستگاه حفاری CR-15



از 26 قسمت زیر تشکیل شده است: 1. پایه چاه 2. گیر چاهک 3. سر قدرت 4. میز عملیات 5. پایه سر قدرت 6. جعبه ابزار باتری 7. قسمت پایین دکل 8. براکت دکل 9. روغن اصلی را فشار داده و بکشید سیلندر 10. سیلندر روغن کشویی دکل 11. بالابر اصلی 12. قسمت بالای دکل (دکل تلسکوپی) 14. گروه چرخ پیشانی 15. مخزن روغن هیدرولیک 16. بالابر خط 17. سیلندر روغن تنظیم کننده زاویه دکل 18. مخزن روغن دیزل 19. دیزل موتور 20. مونتاژ شاسی کاترپیلار 22. سیلندر روغن پا 23. پمپ گل 24. رادیاتور 25. سیستم هیدرولیک 26. سیستم برق







موتور دیزل

مدل کامینز QSB6.7 (مرحله IIIA اتحادیه اروپا)
جابه جایی 6.7 لیتر
قدرت 178 کیلو وات (240 اسب بخار)
دور در دقیقه 2000 دور در دقیقه



ظرفیت حفاری

BQ 2050 متر
NQ 1650 متر
دفتر مرکزی 1350 متر
PQ 950 متر



سر مته



موتور چرخشی

موتور هیدرولیک دو سرعته

تهیه کننده: Rexroth آلمان

دور در دقیقه

سه شیفت

تغییر بدون قدم: 0-1250 دور در دقیقه

نسبت ها

اول 8.2: 1

دوم 4.2: 1

سوم 1: 1

سر بازکن



جهت کشویی جانبی با درایو هیدرولیک



چاک هیدرولیک (PQ)



باز شدن هیدرولیکی ، بستن دیسک دیسک ، نوع بسته معمولاً C

ظرفیت نگهداری محوری 243000 N

حداکثرگشتاور 6750 نیوتن متر
نگه داشتن قطر 121 میلی متر
حداکثرقابلیت بلند کردن اسپیندل 250 کیلو نیوتن

حداکثرتغذیه قدرت



110 کیلو نیوتن



پمپ اولیه



پمپ هیدرولیک:

پمپ سه گانه جابجایی متغیر پیستون محوری برای رانندگی روتاتور ، پمپ گل وینچ و جکهای تسطیح.

دارای سیستم سنجش بار

تهیه کننده: دانفوس دانمارک

پمپ اول: 260LPM در 31.5MPa

پمپ دوم: 130LPM در 31.5MPa

پمپ سوم: 130 LPM در 31.5 مگاپاسکال



دیگران

وزن 10.50 تن

(L × W × H)

ابعاد حمل و نقل

5980 × 2240 × 2480 میلی متر
راه حمل و نقل خزنده فولادی



ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig 0

ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig 1

ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig 2

ساختار فشرده سیستم عامل انعطاف پذیر Hq 1350m Pq 950m Exploration Surface Coring Drill Rig 3
