جزئیات محصول:
|
| تایپ کنید: | دکل مته هسته کامل هیدرولیک | مدل: | Cr15 |
|---|---|---|---|
| موتور: | Cummins QSB6.7 (EU Stage IIIA) 178 کیلو وات | ظرفیت حفاری: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
| ابعاد حمل و نقل: | ۲۴۸۰ میلی متر 80 ۵۹۸۰ | وزن: | 10500 کیلو گرم |
| برجسته کردن: | دکل حفاری هسته الماس 1650 متر,دکل اکتشاف 1650 متر,دکل حفاری هسته الماس sinocoredrill |
||

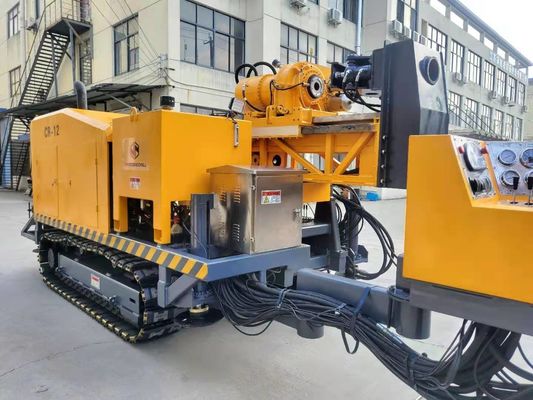

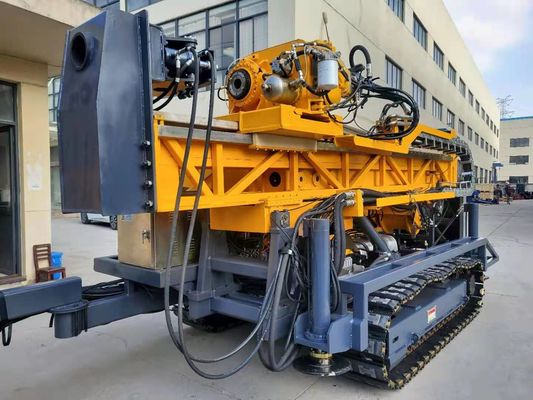

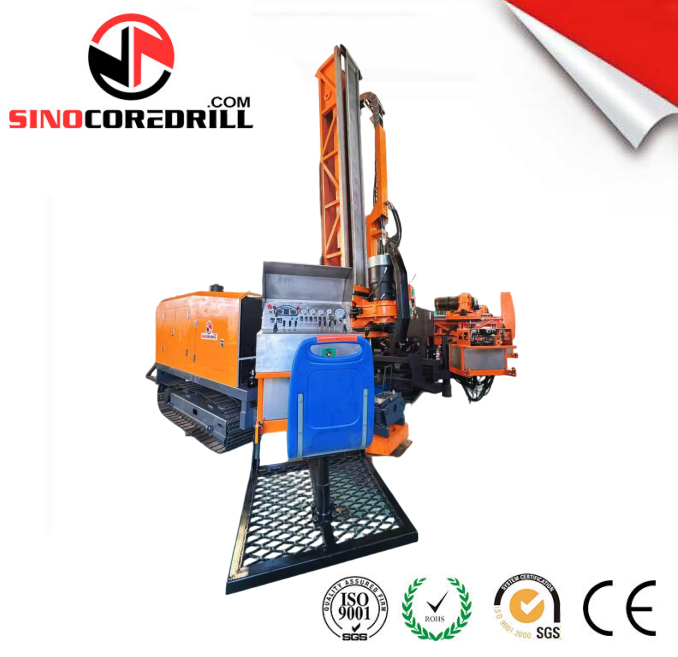

دکل حفاری حفاری هسته ای هیدرولیک 1650 متری کامل برای پروژه معدن آهن زغال سنگ طلا
به روز رسانی مدل حفاری کامل هیدرولیک HYDX-6A
CR15 تجهیزات پیشرفته ای است که بر اساس چندین سال تحقیق مشترک و تجربه عملی مهندسان استرالیا ، آلمان ، روسیه و چین طراحی و تولید شده است.دکل حفاری جمع و جور است ، برای ویژگی های فن آوری حفاری ، مجهز به بسیاری از عملکردهای مفید و کاربردی.اکثر اجزای دکل توسط رهبران جهان تولید می شود: قطعات هیدرولیک توسط تولید کنندگان مشهور از آمریکا و اروپا ، بالابرها-توسط Rexroth (آلمان) ، موتور-توسط DEUTZ (آلمان).طراحی دقیق و کنترل دقیق کیفیت ، پارامترهای فنی عالی و قابلیت اطمینان بالای دکل حفاری اصلی را تضمین می کند.
CR15 دکل حفاری هیدرولیک کامل دارای ظاهر خارجی برجسته ، ساختار فشرده ، عملکردهای قابل اعتماد و سیستم عامل انعطاف پذیر است.همه این عناصر این دکل حفاری هسته هیدرولیکی را به بهترین انتخاب در بین محصولات یکسان در بازارهای داخلی و خارجی تبدیل کرده است.
این دستگاه حفاری هیدرولیک را می توان در هر دو مته شیب دار و عمودی اعمال کرد.این دکل حفاری هیدرولیک که دکل مجهز به الماس و حفاری بیت آلیاژ کاربید است ، می تواند در زمینه های زمین شناسی ، متالورژی ، معدن زغال سنگ ، صنعت هسته ای و اندازه گیری هیدرولوژی مورد استفاده قرار گیرد.
دکل مته زنجیری نصب شده بر روی خزنده متحرک و در حین کار پایدار است.ابعاد حمل و نقل آن مطابق استاندارد است.مته حفاری coring مجهز به سیستم تغذیه قدرتمند است ، بالابر خط اصلی و موتور DEUTZ حفاری را کارآمدتر می کند.دکل تلسکوپی و جک های تراز هیدرولیکی کار با دکل را آسان می کند.دکل حفاری دارای طراحی مدرن و ویژگی های ایمنی دقیق است.
مشخصات :
| مدل | مورد | CR15 | CR20 | CR25 |
| مدل | کامینز QSB6.7 (مرحله IIIA اتحادیه اروپا) | کامینز QSLB8.9 (مرحله IIIA اتحادیه اروپا) | کامینز QSZ13-C400-II (مرحله IIIA اتحادیه اروپا) | |

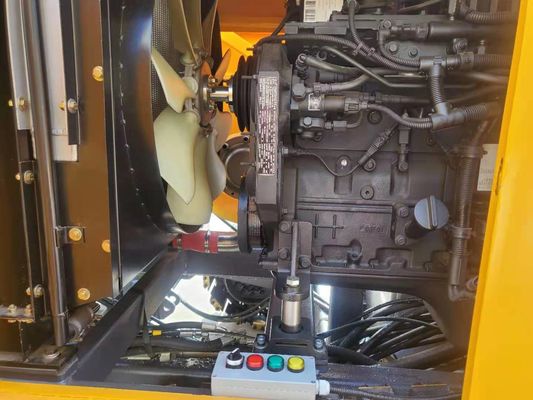

| موتور دیزل | جابه جایی | 6.7 لیتر | 8.9 لیتر | 13 لیتر |
| قدرت | 178 کیلو وات (240 اسب بخار) | 242 کیلو وات (325 اسب بخار) | 298 کیلو وات (400 اسب بخار) | |
| دور در دقیقه | 2000 دور در دقیقه | 2100 دور در دقیقه | 1900 دور در دقیقه | |
| BQ | 2050 متر | 2850 متر | 3100 متر | |
| ظرفیت حفاری | NQ | 1650 متر | 2250 متر | 2550 متر |
| دفتر مرکزی | 1350 متر | 1850 متر | 2050 متر | |
| PQ | 950 متر | 1350 متر | 1650 متر | |
| موتور هیدرولیک دو سرعته | موتور هیدرولیک دو سرعته | موتور هیدرولیک دو سرعته | ||
| سر مته | موتور چرخشی | تهیه کننده: Rexroth آلمان | تهیه کننده: Rexroth آلمان | تهیه کننده: Rexroth آلمان |
| دور در دقیقه | سه شیفت | سه شیفت | سه شیفت | |
| تغییر بدون قدم: 0-1250 دور در دقیقه | تغییر بدون قدم: 0-1250 دور در دقیقه | تغییر بدون قدم: 0-1250 دور در دقیقه | ||
| نسبت ها | اول 8.2: 1 | اول 8.2: 1 | اول 8.2: 1 | |
| دوم 4.2: 1 | دوم 4.2: 1 | دوم 4.2: 1 | ||
| سوم 1: 1 | سوم 1: 1 | سوم 1: 1 | ||
| جهت کشویی جانبی با درایو هیدرولیک | جهت کشویی جانبی با درایو هیدرولیک | جهت کشویی جانبی با درایو هیدرولیک | ||
| چاک هیدرولیک (PQ) | باز شدن هیدرولیکی ، بستن دیسک دیسک ، نوع بسته معمولاً C | باز شدن هیدرولیکی ، بستن دیسک دیسک ، نوع بسته معمولاً C | باز شدن هیدرولیکی ، بستن دیسک دیسک ، نوع بسته معمولاً C | |
| ظرفیت نگهداری محوری 243000 N | ظرفیت نگهداری محوری 294000 N | ظرفیت نگهداری محوری 294000 N | ||
| حداکثرگشتاور | 6750 نیوتن متر | 7550 نیوتن متر | 8750 نیوتن متر | |
| نگه داشتن قطر | 121 میلی متر | 121 میلی متر | 121 میلی متر | |
| حداکثرقابلیت بلند کردن اسپیندل | 250 کیلو نیوتن | 320 کیلو نیوتن | 320 کیلو نیوتن | |
| حداکثرتغذیه قدرت | 110 کیلو نیوتن | 140 کیلو نیوتن | 140 کیلو نیوتن | |
| پمپ هیدرولیک: | تهیه کننده: دانفوس دانمارک | تهیه کننده: دانفوس دانمارک | تهیه کننده: دانفوس دانمارک | |
| پمپ اولیه | پمپ سه گانه جابجایی متغیر پیستون محوری برای رانندگی روتاتور ، پمپ گل وینچ و جکهای تسطیح. | پمپ اول: 260LPM در 31.5MPa | پمپ اول: 380LPM در 35 مگاپاسکال | پمپ اول: 380LPM در 35 مگاپاسکال |
| دارای سیستم سنجش بار | پمپ دوم: 130LPM در 31.5MPa | پمپ دوم: 260LPM در 31.5MPa | پمپ دوم: 260LPM در 31.5MPa | |
| پمپ سوم: 130 LPM در 31.5 مگاپاسکال | پمپ سوم: 130 LPM در 31.5 مگاپاسکال | پمپ سوم: 130 LPM در 31.5 مگاپاسکال | ||
| ظرفیت | 420 لیتر (111 گالن آمریکا) | 500 لیتر (111 گالن آمریکا) | 500 لیتر (111 گالن آمریکا) | |
| مخزن هیدرولیک | ||||
| سرعت بالابری (تک سیم) | 0-75 متر در دقیقه (طبل برهنه) | 0-80 متر در دقیقه (طبل برهنه) | 0-50 متر در دقیقه (طبل برهنه) | |
| ظرفیت بالابر اصلی | نیروی بالابری (تک سیم) | 120 کیلو نیوتن | 160 کیلو نیوتن | 180 کیلو نیوتن |
| قطر سیم فولادی | 22 میلی متر (0.86 اینچ) | 26-28 میلی متر | 26-30 میلی متر | |
| طول سیم فولادی | 45 متر | 55 متر | 55 متر | |
| نیروی بالابری (تک سیم) | 15 kN (3372 lbf) (طبل برهنه) | 15 kN (3372 lbf) (طبل برهنه) | 15 kN (3372 lbf) (طبل برهنه) | |
| ظرفیت بالابر سیم کشی | قطر سیم فولادی | 6 میلی متر (0.24 اینچ) | 6 میلی متر (0.24 اینچ) | 6-8 میلی متر |
| طول سیم فولادی | 2200 متر | 3200 متر | 3200 متر | |
| ارتفاع دکل | 9.5 متر | 9.5 متر | 10.5 متر | |
| دکل | زاویه تنظیم دکل | 0 تا 90 درجه | 0 تا 90 درجه | 0 تا 90 درجه |
| زاویه حفاری | 45 درجه خاموش افقی تا 90 درجه عمودی پایین | 45 درجه خاموش افقی تا 90 درجه عمودی پایین | 45 درجه خاموش افقی تا 90 درجه عمودی پایین | |
| تغذیه سکته مغزی | 3700 میلی متر | 3700 میلی متر | 3700 میلی متر | |
| سکته مغزی لغزشی | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | |
| فید بکشید | 25 تن | 32 تن | 32 تن | |
| تغذیه رانش | 9 تن | 14 تن | 14 تن | |
| کشیدن میله | 3 متر یا 6 متر (9.84 فوت یا 19.68 فوت) | 3 متر یا 6 متر (9.84 فوت یا 19.68 فوت) | 3 متر یا 6 متر (9.84 فوت یا 19.68 فوت) | |
| تایپ کنید | ||||
| پمپ گل | پیستون سه گانه پمپ پیستونی | پیستون سه گانه پمپ پیستونی | پیستون سه گانه پمپ پیستونی | |
| مدل | BW320 | BW500 | BW 600 | |
| سکته | 110 میلی متر (4.3 اینچ) | 110 میلی متر (4.3 اینچ) | 110 میلی متر (4.3 اینچ) | |
| حجم خروجی | 320 لیتر در دقیقه | 500 لیتر در دقیقه | 600 لیتر در دقیقه | |
| فشار تخلیه | 8.0 مگاپاسکال | 8.0 مگاپاسکال | 8.0 مگاپاسکال | |
| گیره پا | محدوده بستن | 55.5-118 میلی متر | 55.5-118 میلی متر | 55.5-118 میلی متر |
| از طریق سوراخ Ф165mm | از طریق سوراخ Ф165mm | از طریق سوراخ Ф165mm | ||
| وزن | 10.50 تن | 13.50 تن | 16.50 تن | |
| دیگران | 5980 × 2240 × 2480 میلی متر | 6250 × 2240 × 2480 میلی متر | 6950 × 2260 × 2550 میلی متر | |
| ابعاد حمل و نقل | ||||
| راه حمل و نقل | خزنده فولادی | خزنده فولادی | خزنده فولادی |
