جزئیات محصول:
|
| تایپ کنید: | HYDX-6 کامل هیدرولیکی الماس هسته دستگاه | قدرت: | 179 کیلو وات |
|---|---|---|---|
| مدل: | Commins 6CTA8.3-C240 | سرعت: | 2200 دور در دقیقه |
| BQ: | 2000 متر | NQ: | 1800 متر |
| HQ: | 1300 متر | PQ: | 1000 متر |
| وزن: | 14500 کیلوگرم | انحرافات: | 6250 * 2220 * 2500 میلیمتر |
| برجسته: | حفاری هیدرولیک,حفاری هسته مته |
||

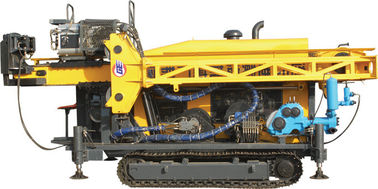

Cummins 6CTA 1300m HQ (89mm) HYDX-6 کامل الماس هیدرولیک
I. معرفی عمومی
این یک حفاری کاملا جدید تایپ شده است که بر اساس تکنیک های پیشرفته در جهان طراحی شده است. HYDX-6 در طراحی مناسب است، عملکرد عالی، آسان برای کار و راحت برای تعمیر و نگهداری.
HYDX-6 هیدرولیزر الماس هسته ای می تواند برای هر دو حفره ای و عمودی استفاده شود. در حال ساخت تجهیزاتی با الماس و حفاری آلیاژی کاربید می توان از آن در زمینه زمین شناسی، متالورژی، معدن زغال سنگ، صنعت هسته ای و اندازه گیری هیدرولوژی استفاده کرد. این دستگاه حفاری برجسته چین برای حفاری BQ، NQ، HQ و PQ است.
ویژگی های اصلی این سیستم :
سیلندر الماس هیدرولیکی، مجهز به ردیاب ها، یک سیستم رانندگی هیدرولیکی دارد. این دارای یک ساختار کوتاه اما پیشرفته است، با قدرت موتور آن توسط یک موتور متغیر و سرعت آن قابل تنظیم برای دو دنده است. با استفاده از سیلندر روغن با زنجیره سرعت قابل تغییر، عملکرد آن پایدار و قابل اعتماد است. دکل می تواند در محدوده 0 تا 90 درجه قابل تنظیم باشد تا زاویه حفاری مناسب فراهم شود. مرکز گرانش کم تجهیزات به یک عملیات ثابت ادامه می دهد. این جعبه دنده هیدرولیکی هیدرولیکی اپراتورها را با شرایط کاری راحت و راحت با دید وسیع فراهم می کند. به طور خلاصه، جعبه دنده هیدرولیکی هیدرولیکی زیبایی را ارائه می دهد و ایده طراحی مردم را نشان می دهد.
(1) کیفیت قابل اعتماد هیدرولیک الماس کوره Rig
قطعات اصلی و تجهیزات کمکی، از جمله موتور، موتور دیزل، پمپ هیدرولیک، گیربکس دنده و برخی از کلید های اصلی و لوازم جانبی هیدرولیکی، همه محصولات با مارک های شناخته شده هستند.
(2) کارایی بالا
گشتاور بزرگ، نیروی محرکه قدرتمند، طراحی منطقی و عملی، حالت کنترل پیشرفته و یک چرخه حفاری 6 متر (19.7 فوت) باعث بهره وری بالای عملیات می شود.
(3) حفاظت از محیط زیست
موتور دیزلی حرفه ای برای کاهش سر و صدا و سایر آلودگی ها طراحی شده است (سر و صدا نمی تواند بیش از 72db باشد)، که باعث می شود که دکل در مناطق شهری عمل کند.
(4) هیدرولیکی الماس صرفه جویی در انرژی هسته
تکنیک پیشرفته بارگیری-سنسور کنترل کمک می کند تا دکل هیدرولیک هیدرولیکی مصرف خود را از نیروی رانندگی و تخلیه گرما را تا حد امکان کاهش دهد.
HYDX-6 دارای یک ظاهر بی نظیر خارجی، یک ساختار فشرده، یک عملکرد قابل اعتماد و یک سیستم عامل انعطاف پذیر است. همه این عوامل باعث شده است که این دستگاه بهترین انتخاب بین محصولات مشابه در بازارهای داخلی و خارجی باشد.
دوم پارامترهای اصلی عملکرد HYDX-6
ارقام در این جداول براساس تجربیات میدانی محاسبه شده و قابل پیش بینی است. ظرفیت واقعی حفاری به ابزار و شرایط در حال نگهداری، تکنیک های حفاری و تجهیزات مورد استفاده بستگی دارد.
| موتور دیزل | مدل | Cummins 6CTA (توربوشارژ و آب شستشو شده) |
| جابه جایی | 8.3 لیتر (2.19 گالن) | |
| قدرت | 178 کیلو وات (240 وات) | |
| RPM دارای رتبه (تنظیمات کارخانه) | 2200 دور در دقیقه | |
| ظرفیت حفاری | BQ هیدرولیک الماس هسته | 2000 متر (6560 فوت) |
| NQ | 1600 متر (5248 فوت) | |
| HQ | 1300 متر (4264 فوت) | |
| PQ هیدرولیکی الماس هسته دستگاه | 1000 متر (3280 پا) | |
| موتور چرخش | دو موتور هیدرولیک - قابل تغییر و سازنده: SAUER-DANFOSS | |
| RPM | دو تغییر / بدون تغییر 0-1100 دور در دقیقه | |
| نسبت هیدرولیک الماس Rig | 1. 8.776: 1 دوم 2.716: 1 | |
| بازکن سر | راه کشیدن به سمت چپ با درایو هیدرولیکی | |
| مته سر | هیدرولیک چاک (PQ) | هیدرولیکی باز، دیسک بهار بستن، به طور معمول C نوع بسته محوری ظرفیت برگزاری 222 400 N |
| حداکثر گشتاور | 6400 نانومتر (4717 فوت مکعب) | |
| قطر را نگه دارید | 121 میلیمتر (4.76 اینچ) | |
| حداکثر ظرفیت بالابر اسپیندل | 220 kN (49456 lbf) | |
| حداکثر تغذیه قدرت | 110 kN (24728 lbf) | |
| پمپ اولیه | پمپ هیدرولیک: پیستون محوری پیستون پمپ سه گانه برای رانندگی روتاتور، پمپ گلاب و جک های سطح. با سیستم سنجش بار. | سازنده: پمپ اول DANFOSS: 200LPM در 31.5MPa پمپ دوم: 120LPM در 28MPa پمپ 3: 102 LPM در 16MPa |
| مخزن هیدرولیک | ظرفیت | 420 لیتر (111 گالن آمریکا) |
| سرعت بالا بردن (تک سیم) | 38-70 متر در دقیقه (درام لخت) | |
| ظرفیت اصلی | نیروی بالابر (تک سیم) | 120kN (26976 lbf) |
| حامل | قطر سیم فولادی | 22 میلیمتر (0.86 اینچ) |
| طول سیم فولاد | 50 متر (164 فوت) | |
| ظرفیت ارتقاء خطوط هوایی | نیروی کشش (تک سیم) | 15 کیلو وات (3372 پوند) (درام لخت) |
| قطر سیم فولادی | 6 میلیمتر (0.24 اینچ) | |
| طول سیم فولاد | 2000 متر (6560 فوت) | |
| ارتفاع مشت | 11 متر (36 فوت) | |
| زاویه تنظیم ماست | 0 ° -90 ° | |
| حفاری زاویه هیدرولیک الماس دکل | 45 درجه از افقی تا 90 درجه پایین | |
| مشت | تغذیه سکته مغزی | 3800 میلی متر (150 اینچ) |
| سکته مغزی | 1500 میلیمتر (59 اینچ) | |
| کشیدن خوراک | 22000 کیلوگرم (48510 پوند) | |
| محرک خوراک | 11000 کیلوگرم (24255 پوند) | |
| راد Pull | 3 متر یا 6 متر (9.84 فیت یا 19.68 فیت) | |
| تایپ کنید | پیستون سه تایی پمپ برگشتی | |
| مدل | BW320 | |
| پمپ گود | سکته مغزی | 110 میلیمتر (4.3 اینچ) |
| حجم خروجی | 320،230،165،118 لیتر در دقیقه (84.5، 61، 44، 31 گالن / دقیقه) | |
| فشار تخلیه | 4.0، 5.0، 6.0، 8.0 MPa (580، 725، 870، 1160 psi) | |
| کمان پا | محدوده بستن | 55.5-117.5 میلی متر (2.19-4.63 اینچ) از طریق سوراخ F154mm (6.06 اینچ) |
| وزن | 14500 کیلوگرم (31973 پوند) | |
| دیگران | ابعاد حمل و نقل (L × W × H) | 5900 × 2240 × 2500 میلیمتر (232.3 × 88.1 × 98.4 اینچ) |
| راه حمل و نقل | خزنده فولاد |
