جزئیات محصول:
|
| شرح: | ماشین حفاری هسته هیدرولیک | مدل: | HYDX -4 |
|---|---|---|---|
| تایپ کنید: | نوع تریلر نوع Plaform نوع تریلر | قدرت: | 145kw |
| انعکاس: | 6250 * 2220 * 2500 میلیمتر | وزن: | 12500 کیلوگرم |
| پمپ گود: | BW250 | سرعت: | 1900 دور در دقیقه |
| برجسته: | حفاری هسته مته,حفاری هسته الماس |
||

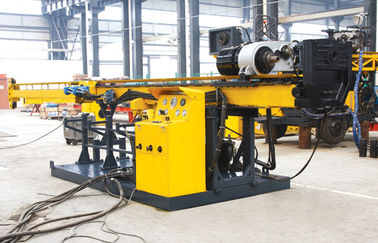

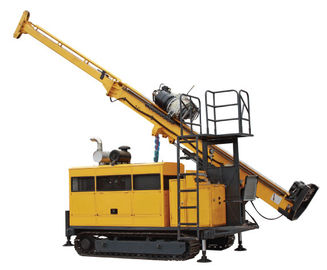

HYDX-4 دستگاه حفاری هسته ای هیدرولیک نوع خراش نوع Plaform نوع تریلر
هیدرولیک هیدرولیک هیدرولیک حفاری دکل از هیدرولیک و روتاتور کامل فن آوری هسته سیم خط تصدیق شده است، نوع غالب برای حفاری مواد معدنی جامد در کشورهای توسعه یافته در جهان است. این همچنین جهت توسعه تکنیک حفاری و تجهیزات حفاری در چین است.
این نوع حفاری حفاری هیدرولیکی می تواند محصولات وارداتی را جایگزین کند. این می تواند به اکتشاف و استخراج زمین شناسی، متالورژی، زغال سنگ، نفت، گاز طبیعی، آب های زیرزمینی و سایر صنایع اعمال شود.
حفاری هسته هیدرولیکی HYDX-4 با یک پمپ سریالی موتور مجهز شده است. تغذیه و بلند کردن روتاتور در ساختار سیلندر به طور مستقیم تحت فشار قرار می گیرند، با ضربه 3.5 متر (11.5 فوت).
چرخش اسپیندل توسط موتور تک رانده می شود. این دارای چهار شیار مکانیکی از دامنه سرعت است و سرعت را می توان به صورت هیدرولیکی تنظیم کرد با تغییرات steeples. حفاری هیدرولیک زمین شناسی ساده در ساختار است.
انتقال آسان و آسان است مشت عمل لغزنده و دست زدن به زمین است. اسپیندل با سیلندر هیدرولیکی برداشته و پایین می آید. می تواند برای حمل و نقل و جابجایی بسته شود. سوراخ سوراخ در قطر بزرگ است.
Ⅱ پارامترهای اصلی
ظرفیت مخزن هیدرولیک پمپ اولیه ظرفیت اصلی گیره پایه هیدرولیکی دیگر
| موتور دیزل HYDX-4 هیدرولیک دکل حفاری | مدل | Cummins 6BTA5.9-C180 (توربوشارژ و آب شستشوی شارژ) |
| جابه جایی | 5.9 لیتر (1.56 گالن) | |
| قدرت | 132 کیلووات (180 وات) | |
| RPM دارای رتبه (تنظیمات کارخانه) | 2200 دور در دقیقه | |
| ظرفیت حفاری دکل حفاری هیدرولیکی | حفاری هسته هیدرولیک BQ | 1000 متر (3280 عدد) |
| حفاری هسته هیدرولیکی NQ | 700 متر (2296 فوت) | |
| حفاری زمین شناسی HQ | 500 متر (1640 پا) | |
| PQ هیدرولیک دیزل زمین شناسی | 300 متر (984 فوت) | |
| موتور چرخش | موتور هیدرولیک موتور: SAUER-DANFOSS | |
| RPM | چهار تغییر / تغییر مسیر 0-1100 دور در دقیقه | |
| مقادیر | اول 14.422: 1 دوم 8.171: 1 سوم 4.519: 1 چهارم 2.652: 1 | |
| حفاری هیدرولیک حفاری HYDX-4 مته حفاری | بازکن سر | سبک پویا، دستی راه اندازی شده است |
| هیدرولیک چاک (PQ) | هیدرولیکی باز، دیسک بهار بستن، به طور معمول C نوع بسته محوری ظرفیت برگزاری 222 400 N | |
| حداکثر دکل هیدرولیک حفاری هیدرولیک | 3700 مترمربع (2727 فوت فیدر) | |
| قطر را نگه دارید | 121 میلیمتر (4.76 اینچ) | |
| حداکثر ظرفیت بالابر اسپیندل | 150 kN (33720 lbf) | |
| حداکثر قدرت تغذیه HYDX-4 هیدرولیک حفاری دکل | 60 kN (13480 lbf) | |
| پمپ هیدرولیک پیستون محوری پیستون سه پایی برای رانندگی چرخان، پمپ گلدان و جک های سطح. با سیستم سنجش بار. | سازنده: پمپ اول DANFOSS: 148 لیتر در پمپ دوم 31.5MPa پمپ: 120 لیتر در پمپ 28MPa پمپ: 50 لیتر بر ساعت در 16MPa | |
| ظرفیت HYDX-4 حفاری هسته هیدرولیک | 310 لیتر (82 گالن آمریکا) | |
| نیروی بالابر (تک سیم) | 57kN (12814 lbf) (درام لخت) | |
| سرعت بالا بردن (تک سیم) | 38-70 متر در دقیقه (درام لخت) | |
| حفر هیدرولیک دکل حفاری | قطر سیم فولادی | 18 میلی متر (0.71 اینچ) |
| طول سیم فولاد | 50 متر (164 فوت) | |
| نیروی کشش (تک سیم) | 1200 کیلوگرم (2646 پوند) (درام لخت) | |
| سرعت بالا بردن (تک سیم) | 60-90 متر در دقیقه (درام لخت) | |
| قطر سیم فولادی | 5.3 میلیمتر (0.2 اینچ) | |
| طول سیم فولاد | 1000 متر (3280 پا) | |
| ارتفاع مشت | 9.6 متر (31.49 فوت) | |
| زاویه تنظیم ماست | 0 ° -90 ° | |
| زاویه حفاری | 45 درجه از افقی تا 90 درجه پایین | |
| کشیدن خوراک | 15000 کیلوگرم (33075 پوند) | |
| مشت | محرک خوراک | 6000 کیلوگرم (13230 پوند) |
| راد Pull | 3 متر یا 6 متر (9.84 فیت یا 19.68 فیت) | |
| تغذیه سکته مغزی | 3500 میلی متر (137.80 اینچ) | |
| سکته مغزی | 600 میلی متر (23.62 اینچ) | |
| تایپ کنید | پمپ گیربکس پیستون سه تایی | |
| پمپ گود | مدل | BW160 / 10 |
| سکته مغزی | 70 میلیمتر (2.76 اینچ) | |
| فشار تخلیه | 2.5، 4.0، 6.5، 10.0 Mpa (363، 580، 943، 1450 psi) | |
| محدوده بستن | 55.5-110 میلیمتر (2.39-4.33 اینچ) از طریق سوراخ F154 میلیمتر (6.06 اینچ) | |
| وزن (نوع پلت فرم) | 9300 کیلوگرم (20506 پوند) | |
| دیگران | ابعاد (L × W × H) | 5100 × 2200 × 2650 میلیمتر (200 × 86.6 × 104.3 اینچ) |
| راه حمل و نقل | خزنده |
